Cewka LX1FJ TeSys F 220-230VAC 40/400Hz | LX1FJ220 Schneider Electric

Opis i Kluczowe Cechy

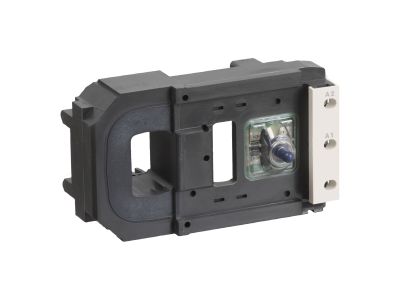

Cewka LX1FJ220 z gamy TeSys F to cewka stycznika przeznaczona do współpracy ze stycznikiem LC1F400. Zaprojektowana do pracy przy napięciu 220…230 V AC 40/400 Hz, zapewnia niezawodne załączanie i wyłączanie obwodów sterowniczych w instalacjach przemysłowych.

• Napięcie zasilania 220…230 V AC 40/400 Hz: uniwersalne napięcie sterownicze, kompatybilne zarówno z sieciami 50 Hz, jak i 60 Hz – elastyczność w różnych standardach instalacji.
• Rezystancja trzymania 1030 Ω (w 20°C): niski pobór mocy w stanie ustalonym, co minimalizuje nagrzewanie się cewki i zwiększa niezawodność w długotrwałej pracy.
• Rezystancja rozruchu 37 Ω (w 20°C): wysoki prąd rozruchu gwarantujący pewne i szybkie zadziałanie stycznika, nawet przy obniżonym napięciu w obwodzie.
• Indukcyjność obwodu zamkniętego 5,1 H: zoptymalizowane parametry magnetyczne zapewniające stabilną charakterystykę pracy i powtarzalność przełączeń.
• Czasy pracy – otwieranie 100…170 ms, zamykanie 40…75 ms: szybka i powtarzalna reakcja stycznika, niezbędna w aplikacjach wymagających precyzyjnego sterowania sekwencyjnego.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymogami europejskich norm branżowych oraz posiada oznaczenie CE. Przeznaczony do stosowania w układach spełniających dyrektywy niskonapięciowe i kompatybilności elektromagnetycznej obowiązujące na terenie UE.

Zastosowanie

Cewka LX1FJ220 jest dedykowana do montażu w stycznikach TeSys F serii LC1F400. Znajduje zastosowanie w:

• Sterowaniu silnikami elektrycznymi w przemyśle, infrastrukturze budynkowej i instalacjach komercyjnych.
• Załączaniu i wyłączaniu obwodów rezystancyjnych oraz indukcyjnych w rozdzielnicach sterowniczych.
• Automatyce maszyn i urządzeń przemysłowych wymagających niezawodnego łączenia obwodów sterowniczych.
• Systemach zarządzania energią oraz w instalacjach wymagających cewek o zwiększonej trwałości łączeniowej.

Wskazówki Montażowe

Montaż cewki LX1FJ powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie sterowniczym. Cewkę montuje się na styczniku zgodnie z instrukcją producenta. Należy stosować przewody o przekroju dobranym do prądu cewki, a moment dokręcania śrub zacisków – według dokumentacji technicznej. W przypadku wątpliwości co do kompatybilności, skonsultuj się z danymi stycznika.

FAQ

• Czy cewka LX1FJ220 jest kompatybilna ze stycznikiem LC1F400? Tak, cewka jest dedykowana do styczników TeSys F, w szczególności do modelu LC1F400. Nie gwarantuje się zgodności z innymi seriami.
• Jakie są czasy zamykania i otwierania cewki? Z danych technicznych: czas zamykania wynosi od 40 do 75 ms, a czas otwierania od 100 do 170 ms. Wartości te zapewniają szybką i powtarzalną reakcję stycznika.
• Jaka jest rezystancja cewki w stanie rozruchu i trzymania? Rezystancja rozruchu w temperaturze 20°C wynosi 37 Ω, natomiast rezystancja trzymania w tej samej temperaturze to 1030 Ω. Dzięki temu cewka pobiera duży prąd przy załączaniu i niski w stanie ustalonym.
