Cewka LX1FH 24VAC 50/60Hz, TeSys F | LX1FH0242 Schneider Electric

Opis i Kluczowe Cechy

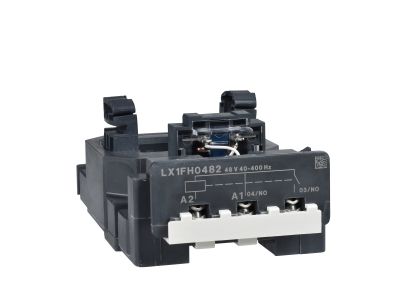

Cewka LX1FH0242 firmy Schneider Electricder Electric, należąca do gamy TeSys F, przeznaczona jest do styczników serii LC1F265 oraz LC1F330. Zasilana napięciem 24 V AC 50/60 Hz, zapewnia niezawodne sterowanie w aplikacjach przemysłowych. Dzięki zoptymalizowanym parametrom elektrycznym – rezystancji rozruchu 0,8 Ω i trzymania 20 Ω w temperaturze 20 °C – gwarantuje niski pobór mocy w stanie załączenia oraz dynamiczne przełączanie.

• Napięcie zasilania 24 V AC 50/60 Hz: umożliwia bezpośrednie podłączenie do popularnych obwodów sterowania niskiego napięcia, zwiększając uniwersalność zastosowania.
• Rezystancja rozruchu 0,8 Ω (20 °C): zapewnia szybki narost prądu magnesującego, co skraca czas zamykania styków głównych stycznika.
• Rezystancja trzymania 20 Ω (20 °C): minimalizuje straty mocy w stanie ciągłego załączenia, ograniczając wydzielanie ciepła w szafie sterowniczej.
• Czas zamykania 40–65 ms: gwarantuje błyskawiczne załączenie obwodu, co jest kluczowe w aplikacjach wymagających precyzyjnego czasowania.
• Czas otwierania 100–170 ms: zapewnia bezpieczne rozłączenie styku, zapobiegając powstawaniu łuku przy odłączaniu obciążenia.

Zgodność z Normami

Cewka LX1FH0242 jest zaprojektowana zgodnie z europejskimi normami bezpieczeństwa oraz posiada oznaczenie CE. Produkt spełnia wymagania dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną pracę w warunkach przemysłowych. Montaż wyłącznie przez wykwalifikowany personel zgodnie z dokumentacją techniczną.

Zastosowanie

Cewka LX1FH0242 dedykowana jest do styczników serii LC1F265 i LC1F330, stosowanych w układach rozdzielczych i sterowniczych. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna i szybka łączność elektryczna obwodów głównych.

• Sterowanie silnikami elektrycznymi o dużych prądach rozruchowych – szybkie zamykanie styków minimalizuje przeciążenia przejściowe.
• Automatyka budynkowa – załączanie odbiorników oświetleniowych, wentylacyjnych i grzewczych w instalacjach niskiego napięcia.
• Linie produkcyjne i maszyny – impulsowanie cewki przez przekaźniki PLC lub przyciski sterownicze w celu załączania obwodów siłowych.
• Układy zasilania rezerwowego – zastosowanie w stycznikach przełączających źródła energii, gdzie wymagana jest szybka reakcja.

Wskazówki Montażowe

Montaż cewki LX1FH0242 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia od całego układu. Cewkę należy zamocować na styczniku zgodnie z instrukcją producenta, zwracając uwagę na prawidłowe dociśnięcie rdzenia i zabezpieczenie przed wibracjami. Przekrój przewodów sterowniczych dobrać do prądu cewki (I = U/Rtrzymania ≈ 1,2 A). Moment dokręcania zacisków oraz zalecany typ końcówek należy sprawdzić w karcie katalogowej stycznika. Przed uruchomieniem zaleca się sprawdzenie ciągłości obwodu i izolacji.

FAQ

• Czy cewka LX1FH0242 jest podświetlana? Nie, cewka nie posiada wbudowanego podświetlenia. Ewentualną sygnalizację stanu można zrealizować poprzez dodatkowy moduł lub przekaźnik pomocniczy.
• Jaki jest stopień ochrony cewki? Producent nie podaje stopnia IP dla samej cewki. Po zamontowaniu w styczniku i umieszczeniu w rozdzielnicy należy zapewnić ochronę przed kurzem i wilgocią zgodnie z wymaganiami środowiska pracy.
• Czy cewka pracuje w trybie ciągłym (100% ED)? Tak, cewka jest przystosowana do pracy ciągłej w stanie załączenia. Rezystancja trzymania 20 Ω ogranicza nagrzewanie, umożliwiając długotrwałe utrzymanie stycznika w stanie zamkniętym.
