Busadapter\media konwerter 1xSCRJ/1xRJ45, dla modułu interfejsu PROFINE/CPT, SIMATIC ET 200SP | 6ES7193-6AP20-0AA0 Siemens

Alternatywny kod produktu: 6ES71936AP200AA0

Opis i Kluczowe Cechy

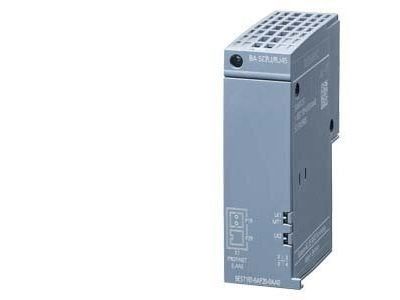

Busadapter/media konwerter Siemens 6ES7193-6AP20-0AA0 to moduł BA SCRJ/RJ45 przeznaczony dla systemu SIMATIC ET 200SP. Pełni funkcję media konwertera FOC-CU (światłowód-miedź), wyposażony w 1 złącze SCRJ (światłowodowe) i 1 złącze RJ45 (miedziane). Umożliwia elastyczne łączenie sieci PROFINET za pomocą światłowodu lub kabla miedzianego, co zwiększa zasięg i odporność na zakłócenia.

• 1 złącze SCRJ (światłowodowe): Umożliwia transmisję danych na duże odległości z odpornością na zakłócenia elektromagnetyczne, idealne do trudnych warunków przemysłowych.
• 1 złącze RJ45 (miedziane): Zapewnia standardowe połączenie Ethernet dla szybkiej komunikacji z wykorzystaniem miedzi.
• Media konwerter FOC-CU: Przekształca sygnał światłowodowy na miedziany i odwrotnie, umożliwiając integrację obu typów sieci w jednym systemie.
• Przeznaczenie dla SIMATIC ET 200SP: Gwarantuje kompatybilność z rozproszonym systemem I/O, umożliwiając łatwą rozbudowę i modułową konfigurację.
• Wsparcie dla MultiFieldbus: Działa z modułem interfejsu IM155-6MF, który obsługuje wiele protokołów Ethernet, zapewniając elastyczność komunikacji.

Zgodność z Normami

Produkt przeznaczony do montażu w systemie SIMATIC ET 200SP, który spełnia wymagania norm europejskich i posiada certyfikat CE. Szczegółowe informacje o zgodności znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Busadapter media konwerter SCRJ/RJ45 znajduje zastosowanie w nowoczesnych systemach automatyki przemysłowej, gdzie wymagana jest elastyczna komunikacja między światłowodami a miedzią.

• Rozproszone systemy I/O SIMATIC ET 200SP – łączenie stacji za pomocą światłowodu dla zwiększenia zasięgu.
• Instalacje w trudnych warunkach elektromagnetycznych – światłowód zapewnia odporność na zakłócenia.
• Integracja istniejących sieci Ethernet miedzianych z nowymi połączeniami światłowodowymi.
• Systemy PROFINET wymagające dużej prędkości transmisji i niezawodności.

Wskazówki Montażowe

Montaż busadaptera powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną Siemens. Adapter mocuje się do modułu interfejsu IM155-6MF w systemie SIMATIC ET 200SP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Do połączeń światłowodowych stosować odpowiednie narzędzia i zachować czystość złączy.

FAQ

• Jaka jest funkcja busadaptera BA SCRJ/RJ45? Pełni rolę media konwertera, umożliwiając podłączenie światłowodu (SCRJ) i miedzi (RJ45) do modułu interfejsu SIMATIC ET 200SP, zapewniając elastyczną komunikację.
• Czy adapter obsługuje hot swapping? System SIMATIC ET 200SP wspiera multi hot swapping, co pozwala na wymianę modułów bez wyłączania zasilania, jednak szczegóły należy sprawdzić w dokumentacji konkretnego modułu interfejsu.
• Jaki stopień ochrony ma busadapter? System SIMATIC ET 200SP jest przeznaczony do montażu w obudowach o stopniu ochrony IP20, co zapewnia ochronę przed ciałami stałymi. Sam adapter nie ma odrębnego stopnia ochrony – podlega obudowie.
