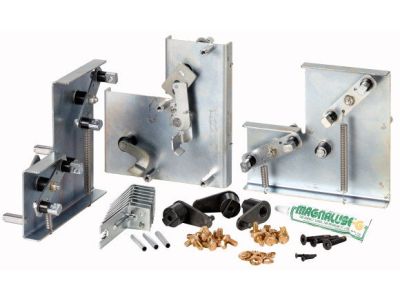

Blokada mechaniczna typ 32 stacjonarna do jednego IZMX40, IZMX-MIL32C-F40-1 | 184211 Eaton

Alternatywny kod produktu: IZMX-MIL32C-F40-1

Opis i Kluczowe Cechy

Blokada mechaniczna typ 32 stacjonarna (symbol IZMX-MIL32C-F40-1) to akcesorium przeznaczone do jednego wyłącznika serii IZMX40 oraz INX40. Umożliwia bezpieczne blokowanie pracy dwóch na trzy wyłączniki o tym samym lub różnym rozmiarze obudowy, z możliwością załączenia jednocześnie maksymalnie dwóch urządzeń. Montaż stały zapewnia trwałe i niezawodne rozwiązanie w rozdzielnicach przemysłowych i komercyjnych.

• Typ 32: konstrukcja przystosowana do współpracy z trzema wyłącznikami, umożliwiająca załączenie do dwóch z nich w tym samym czasie – zwiększa elastyczność sterowania przy zachowaniu bezpieczeństwa.
• Montaż stacjonarny (stały): dedykowany do trwałego osadzenia w rozdzielnicy – gwarantuje mechaniczną odporność i powtarzalność blokowania.
• Kompatybilność z IZMX40… i INX40…: zaprojektowana do wyłączników tych serii, co eliminuje ryzyko niedopasowania i upraszcza dobór akcesoriów.
• Możliwość blokady 2 na 1: pozwala na zablokowanie maksymalnie dwóch wyłączników załączonych (jednocześnie lub osobno), a trzeci pozostaje wyłączony – realizuje funkcję selektywnego wyłączania w układach redundancji.
• Wymagane zestawy kablowe: do prawidłowego montażu potrzebne są trzy zestawy kablowe IZMX-MIL-CAB… (numer części dobierany indywidualnie do każdego wyłącznika) – zapewniają poprawne połączenie mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i nosi oznaczenie CE. Jako akcesorium do wyłączników serii IZMX40/INX40 spełnia standardy branżowe dla urządzeń rozdzielczych i sterowniczych w instalacjach niskiego napięcia. Montaż i użytkowanie zgodne z dokumentacją producenta gwarantują niezawodną pracę w przewidzianych warunkach.

Zastosowanie

Blokada mechaniczna typ 32 stacjonarna znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne przełączanie kilku obwodów z możliwością blokowania stanów załączenia/wyłączenia. Sprawdza się w układach zasilania awaryjnego, systemach przełączeń źródeł oraz w instalacjach wymagających selektywnego wyłączania odbiorów.

• Układy redundancji zasilania – blokada uniemożliwia jednoczesne załączenie trzech wyłączników, chroniąc przed przeciążeniem źródła.
• Sterowanie procesami przemysłowymi – umożliwia ręczne blokowanie wybranych obwodów podczas konserwacji lub wymiany urządzeń.
• Systemy przełączania między różnymi źródłami energii (np. sieć – agregat) przy zachowaniu wymogu załączenia maksymalnie dwóch z trzech torów.
• Rozdzielnice główne w budynkach użyteczności publicznej – zapewnia spójność blokad między wyłącznikami różnych producentów pod warunkiem zgodności obudów.

Wskazówki Montażowe

Montaż blokady mechanicznej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu stacjonarnego w rozdzielnicy (na szynie lub płycie montażowej – zgodnie z dokumentacją wyłącznika). Przed instalacją należy dobrać odpowiednie zestawy kablowe IZMX-MIL-CAB… dla każdego z trzech wyłączników, kierując się numerem części podanym przez producenta. Moment dokręcania śrub oraz przekrój przewodów muszą być zgodne z zaleceniami zawartymi w instrukcji produktu. Po zmontowaniu sprawdzić mechaniczną poprawność blokady – wyłączniki muszą dać się załączać tylko w dozwolonej konfiguracji (maks. 2 załączone).

FAQ

• Czy blokada pozwala na załączenie wszystkich trzech wyłączników jednocześnie? Nie. Zgodnie z konstrukcją typ 32 możliwe jest załączenie maksymalnie dwóch wyłączników w tej samej chwili. Trzeci musi pozostać wyłączony, co realizuje funkcję blokady 2 na 1.
• Czy potrzebne są dodatkowe elementy do montażu? Tak, dla każdego z trzech wyłączników wymagany jest odpowiedni zestaw kablowy IZMX-MIL-CAB… (numer części dobierany indywidualnie na podstawie typu wyłącznika). Bez tych zestawów blokada nie zostanie prawidłowo zamontowana.
• Z którymi wyłącznikami współpracuje to akcesorium? Blokada przeznaczona jest do stosowania z wyłącznikami serii IZMX40… oraz INX40… (o tym samym lub różnym rozmiarze obudowy). Przed zakupem należy sprawdzić kompatybilność fizyczną – szczegóły w dokumentacji producenta.
