Blok zasilający do szyn łączeniowych PS1-x-x-100, 100A UL/CSA typ E/F i IEC, S1-M3-35, zaciski śrubo | 1SAM201913R1103 ABB

Alternatywny kod produktu: 1SAM201913R1103

Opis i Kluczowe Cechy

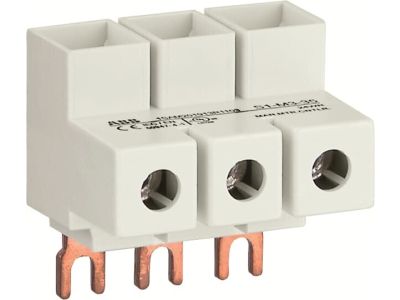

Blok zasilający PS1-x-x-100 (symbol 1SAM201913R1103) to trójfazowy zacisk zasilający S1-M3-35 przeznaczony do montażu na szynach łączeniowych. Przeznaczony do podłączania przewodów o przekroju do 35 mm² i pracy z prądem znamionowym 100 A. Zapewnia pewne połączenie elektryczne w instalacjach przemysłowych, rozdzielniach i szafach sterowniczych.

• Prąd znamionowy 100 A: Przeznaczony do zasilania odbiorników o wysokim poborze mocy, takich jak silniki, piece lub duże układy grzewcze.
• Przekrój przewodów do 35 mm²: Umożliwia podłączenie grubych przewodów zasilających, dostosowanych do dużych obciążeń prądowych.
• Zaciski śrubowe S1-M3-35: Zapewniają pewne i trwałe połączenie mechaniczne, ułatwiają montaż i późniejszą konserwację.
• Typ E/F i zgodność z IEC: Kompatybilność z międzynarodowymi standardami, gwarantująca bezpieczne i niezawodne działanie w różnych systemach elektroenergetycznych.
• Montaż na szynach łączeniowych: Szybki i stabilny montaż w standardowych szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Blok zasilający PS1-x-x-100 spełnia wymagania norm międzynarodowych dotyczących bezpieczeństwa i niezawodności instalacji elektrycznych. Zgodny z normami UL, CSA oraz IEC, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w systemach elektroenergetycznych.

Zastosowanie

Blok zasilający PS1-x-x-100 znajduje zastosowanie głównie w instalacjach przemysłowych, gdzie wymagane jest pewne i trwałe połączenie zasilające dla odbiorników dużej mocy.

• Zasilanie rozruszników ręcznych silników MS116 i MS132 – zapewnia odpowiedni przekrój przewodów i prąd znamionowy.
• Montaż w rozdzielnicach i szafach sterowniczych jako punkt zasilający dla odbiorników trójfazowych.
• Wykorzystanie w aplikacjach typu E/F, gdzie wymagana jest zgodność z normami IEC i podwyższone parametry bezpieczeństwa.
• Podłączenie grubych przewodów zasilających w układach elektroenergetycznych o wysokim obciążeniu prądowym.

Wskazówki Montażowe

Montaż bloku zasilającego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Blok montować na szynie łączeniowej zgodnie z dokumentacją techniczną. Przewody podłączać do zacisków śrubowych z odpowiednim momentem dokręcenia, zgodnie z zaleceniami producenta. Po montażu konieczne jest przeprowadzenie próby zwarciowej i sprawdzenie ciągłości połączeń.

FAQ

• Czy blok PS1-x-x-100 może być stosowany z rozrusznikami silników MS116? Tak, blok zasilający jest kompatybilny z rozrusznikami silników MS116 i MS132, zapewniając odpowiedni prąd znamionowy i przekrój przewodów.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć do bloku? Maksymalny przekrój przewodu wynosi 35 mm², co pozwala na zasilanie odbiorników dużej mocy.
• Czy blok PS1-x-x-100 posiada oznaczenie UL/CSA? Tak, blok zasilający posiada certyfikaty UL i CSA, potwierdzające zgodność z międzynarodowymi normami bezpieczeństwa.
