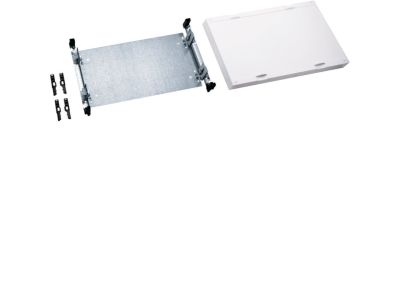

Blok z płytą montażową 300x500mm, Univers N | UD22C1 Hager

Opis i Kluczowe Cechy

Blok z płytą montażową Univers N o symbolu UD22C1 to element konstrukcyjny i wyposażenia szaf przeznaczony do montażu aparatury modułowej, styczników, przełączników oraz innych urządzeń elektrycznych. Wymiary płyty 300x500 mm zapewniają wystarczającą powierzchnię roboczą do instalacji w typowych rozdzielnicach i szafach sterowniczych. Konstrukcja umożliwia elastyczne rozmieszczenie komponentów w zależności od konfiguracji systemu.

• Wymiary płyty 300x500 mm: optymalna powierzchnia do montażu aparatury modułowej w szafach sterowniczych – ułatwia planowanie rozmieszczenia i zapewnia ergonomię instalacji.
• Uniwersalny system montażu (Univers N): kompatybilność z szeroką gamą obudów i szaf rozdzielczych, co skraca czas projektowania i doboru akcesoriów.
• Konstrukcja jako element wyposażenia szafy: stabilna płyta stanowiąca solidną podstawę dla wyłączników, styczników, przycisków i innych urządzeń – zwiększa sztywność i porządek w szafie.
• Możliwość montażu w zależności od konfiguracji: elastyczność aranżacji wnętrza szafy – łatwe dostosowanie do zmieniających się potrzeb obwodów.
• Wykonanie dostosowane do typowych obciążeń mechanicznych: odporność na drgania i obciążenia podczas normalnej eksploatacji – bezpieczeństwo utrzymania aparatury na miejscu.

Zgodność z Normami

Blok montażowy Univers N jest zaprojektowany zgodnie z ogólnymi standardami europejskimi dla wyposażenia rozdzielnic i szaf sterowniczych. Produkt posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności. Dokładne normy szczegółowe należy odnieść do dokumentacji technicznej producenta.

Zastosowanie

Blok z płytą montażową UD22C1 znajduje zastosowanie w budowie oraz modernizacji szaf sterowniczych i rozdzielnic w instalacjach przemysłowych, usługowych i bytowych. Służy jako podstawa do mocowania aparatury modułowej oraz urządzeń sterujących.

• Montaż aparatury modułowej (styczniki, wyłączniki, przyciski sterownicze) w szafach sterowniczych.
• Konstruowanie rozdzielnic piętrowych i rozdzielnic głównych w budynkach użyteczności publicznej.
• Wywiercenie i instalacja dodatkowych elementów (przekaźniki, PLC, zasilacze) w istniejących obudowach.
• Modernizacja szaf sterowniczych – wymiana lub rozbudowa istniejących układów bez konieczności wymiany całej obudowy.

Wskazówki Montażowe

Montaż bloku z płytą montażową powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w szafie. Płytę mocuje się do tylnej ściany szafy lub do profili montażowych zgodnie z zaleceniami producenta obudowy. Używać odpowiednich wkrętów i podkładek dostosowanych do materiału szafy. Moment dokręcania oraz przekrój przewodów (jeśli instalowane są jakiekolwiek elementy) należy dobierać zgodnie z dokumentacją techniczną konkretnych urządzeń montowanych na płycie.

FAQ

• Czy płyta posiada fabrycznie wywiercone otwory montażowe? Płyta UD22C1 dostarczana jest jako element konstrukcyjny – otwory należy wykonać we własnym zakresie, dostosowując je do rozstawu montowanych urządzeń.
• Jakie maksymalne obciążenie wytrzymuje płyta? Producent nie podaje konkretnych wartości obciążenia. Zaleca się montowanie aparatury o standardowych gabarytach i wagach typowych dla urządzeń modułowych; w przypadku nietypowych obciążeń należy skonsultować się z producentem.
• Czy płyta jest wykonana ze stali ocynkowanej czy innego materiału? W dostarczonych danych nie określono materiału – standardem w branży są płyty ze stali ocynkowanej lub malowanej proszkowo. Szczegóły znajdziesz w karcie katalogowej producenta Univers N.
