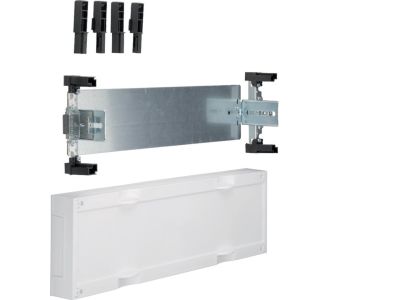

Blok z płytą montażową 150x500mm, Univers N | UD12C1 Hager

Opis i Kluczowe Cechy

Blok z płytą montażową o wymiarach 150x500 mm z serii Univers N (symbol UD12C1) to element konstrukcyjny przeznaczony do wyposażania szaf sterowniczych i rozdzielnic. Jego podstawowym zadaniem jest zapewnienie stabilnej, płaskiej powierzchni pod montaż aparatury modułowej, listew zaciskowych czy szyn DIN. Wymiary 150x500 mm pozwalają na elastyczne rozmieszczenie komponentów w standardowych obudowach, a konstrukcja została zaprojektowana z myślą o łatwej integracji z systemem Univers N.

• Wymiary 150x500 mm: optymalna powierzchnia robocza do montażu różnorodnych elementów w szafie sterowniczej, umożliwiająca uporządkowane i czytelne prowadzenie instalacji.
• Przeznaczenie konstrukcyjne: element bazowy do budowy wewnętrznej zabudowy szaf – dedykowany do montażu aparatury, zacisków, szyn TH35 oraz przewodów.
• Kompatybilność z serią Univers N: gwarantuje dopasowanie do pozostałych komponentów systemu, ułatwiając rozbudowę i modyfikację konfiguracji bez konieczności przeróbek.
• Uniwersalność montażu: możliwość instalacji w różnych konfiguracjach – płyta może być mocowana poziomo lub pionowo, w zależności od potrzeb projektowych, co zwiększa elastyczność zabudowy.
• Solidna budowa: zapewnia stabilne mocowanie urządzeń, redukuje ryzyko luzów i wibracji w trakcie eksploatacji instalacji.

Zgodność z Normami

Produkt jest przeznaczony do stosowania w systemach zabudowy szaf sterowniczych i rozdzielnic. Jako element konstrukcyjny spełnia ogólne wymagania dotyczące wyposażenia wnętrz szaf zgodne z europejskimi standardami oraz posiada oznaczenie CE. Konkretne normy dla płyt montażowych nie są odrębnie podawane – produkt został zaprojektowany do współpracy z osprzętem spełniającym normy DIN oraz IEC/EN.

Zastosowanie

Blok z płytą montażową UD12C1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest solidna powierzchnia do instalacji komponentów wewnątrz szaf sterowniczych, rozdzielnic niskiego napięcia oraz pulpitów operatorskich. Umożliwia optymalne zagospodarowanie przestrzeni i uporządkowanie okablowania.

• Montaż aparatury modułowej (wyłączniki, styczniki, przekaźniki) w szafach sterowniczych – płyta stanowi bazę dla standardowych szyn TH35.
• Instalacja listew zaciskowych i przyłączy – pozwala na wygodne prowadzenie przewodów i łatwy dostęp do punktów połączeń.
• Tworzenie modułowych systemów automatyki budynkowej – w połączeniu z innymi elementami serii Univers N umożliwia szybką konfigurację szafy pod konkretne zadania.
• Wyposażenie pulpitu operatorskiego w stacje przyciskowe czy wskaźniki – płyta montażowa pełni funkcję podstawy dla paneli czołowych.

Wskazówki Montażowe

Montaż płyty montażowej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w strefie roboczej. Płytę mocuje się do profilu szafy lub tylnej płyty za pomocą dostarczonych elementów montażowych (zgodnie z konfiguracją). Należy stosować moment dokręcania śrub zgodnie z dokumentacją producenta. Przekrój przewodów i dobór zabezpieczeń muszą być zgodne z obowiązującymi normami – płyta jest elementem pasywnym, nieprzenoszącym prądu. Przed rozpoczęciem prac upewnij się, że szafa jest stabilnie ustawiona i odizolowana od źródła zasilania.

FAQ

• Czy płyta montażowa UD12C1 jest gotowa do bezpośredniego montażu w szafie? Tak – element został zaprojektowany jako gotowy moduł, który można zamocować w standardowej szafie sterowniczej. Wymagane jest jedynie dostosowanie konfiguracji mocowania do profilu szafy (np. kątowniki, śruby).
• Jakie są dopuszczalne obciążenia płyty? Producent nie podaje maksymalnego udźwigu – płyta jest elementem konstrukcyjnym o sztywnej budowie. W praktyce wytrzymuje typowe obciążenia od aparatury modułowej. Zaleca się jednak rozkładanie ciężkich komponentów (np. transformatorów) bezpośrednio na szynie nośnej, nie na samej płycie.
• Czy płyta ma fabryczne otwory montażowe? W danych produktu nie określono szczegółów dotyczących otworów. Płyta może wymagać indywidualnego przygotowania otworów w zależności od konfiguracji – należy sprawdzić dedykowany system mocowania w danym projekcie.
