Blok stykowy SIRIUS ACT do pulpitu 2NO pozłacany, zaciski śrub. | 3SU1400-1AA10-1NA0 Siemens

Alternatywny kod produktu: 3SU14001AA101NA0

Opis i Kluczowe Cechy

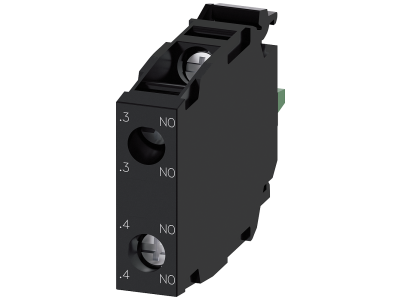

Blok stykowy SIRIUS ACT, oznaczony symbolem 3SU1400-1AA10-1NA0, to element aparatury sterowniczej z dwoma stykami normalnie otwartymi (2NO). Wyposażony w pozłacane styki oraz zaciski śrubowe, zapewnia niezawodne przełączanie obwodów niskonapięciowych i małosygnałowych. Przeznaczony do montażu w pulpitach operatorskich.

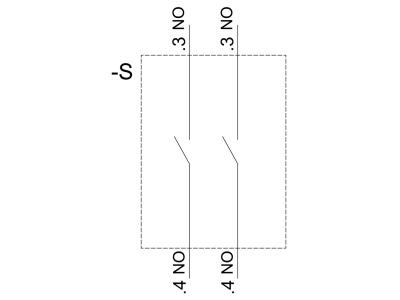

• 2 styki normalnie otwarte (2NO): Umożliwiają sterowanie dwoma niezależnymi obwodami lub redundancję sygnału, zwiększając niezawodność układu.
• Pozłacane styki: Gwarantują niską rezystancję przejścia, odporność na korozję i długotrwałą niezawodność – szczególnie w aplikacjach z niskimi napięciami i prądami.
• Zaciski śrubowe: Zapewniają pewne i trwałe połączenie przewodów, odporne na wibracje, ułatwiające serwis i dokumentację.
• Przeznaczony do pulpitu: Usprawnia integrację w panelach sterowniczych i rozdzielnicach, z zintegrowanym zabezpieczeniem przed przekręceniem.
• Część systemu SIRIUS ACT: Umożliwia łatwą rozbudowę o dodatkowe moduły, lampki sygnalizacyjne oraz interfejsy komunikacyjne (np. PROFINET, AS-Interface, IO-Link) w ramach jednej platformy.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw niskonapięciowych i posiada oznakowanie CE. Zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla aparatury sterowniczej i sygnalizacyjnej. Montaż należy wykonać zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Blok stykowy SIRIUS ACT znajduje zastosowanie w układach sterowania, sygnalizacji i automatyki przemysłowej oraz budynkowej. Dzięki pozłacanym stykom sprawdza się w aplikacjach wymagających niezawodnego przełączania niskich prądów.

• Sterowanie odbiornikami w pulpitach operatorskich i rozdzielnicach.
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterowników PLC.
• Sygnalizacja stanu urządzeń (np. poprzez lampki lub moduły LED).
• Automatyka budynkowa – sterowanie oświetleniem, roletami, instalacjami HVAC.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Blok stykowy montowany jest w otworze pulpitu – zintegrowane zabezpieczenie przed przekręceniem pozwala na szybki montaż bez użycia narzędzi. Zaciski śrubowe należy dokręcać momentem obrotowym zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do spodziewanego prądu obciążenia.

FAQ

• Czy blok stykowy jest podświetlany? Nie, jest to czysty blok stykowy bez podświetlenia. Do sygnalizacji wizualnej należy stosować osobne moduły LED z rodziny SIRIUS ACT.
• Jaki jest stopień ochrony tego bloku? Stopień ochrony (IP) zależy od obudowy lub panelu, w którym jest zamontowany. Sam blok nie posiada własnej klasy IP – szczelność zapewnia urządzenie nadrzędne.
• W jakim trybie działają styki? Model 3SU1400-1AA10-1NA0 posiada dwa styki normalnie otwarte (2NO), które zwierają obwód po naciśnięciu lub przełączeniu.
