Blok styków z zaciskami ochronnymi 1NC Harmony 9001K | 9001KA3 Schneider Electric

Opis i Kluczowe Cechy

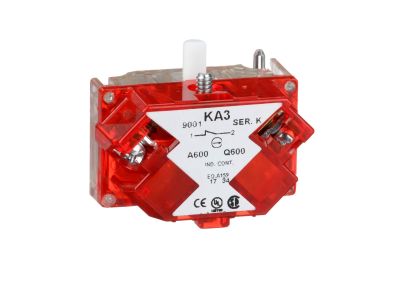

Blok styków z zaciskami ochronnymi Schneider Electric Harmony 9001KA3 to element pomocniczy wyposażony w jeden styk normalnie zamknięty (1NC), przeznaczony do współpracy z przyciskami i przełącznikami serii Harmony 9001K. Dzięki zaciskom śrubowym zapewnia pewne i trwałe połączenie przewodów, a kompaktowa konstrukcja mieści się w standardowym otworze montażowym 30 mm. Produkt przeznaczony do montażu przez wykwalifikowany personel, po uprzednim odłączeniu napięcia.

• Styk 1NC (normalnie zamknięty): Gwarantuje sygnalizację rozłączenia obwodu w stanie spoczynku, co zwiększa bezpieczeństwo instalacji i ułatwia diagnostykę.
• Zaciski śrubowe: Umożliwiają szybkie, pewne i powtarzalne podłączenie przewodów, minimalizując ryzyko poluzowania połączeń w warunkach drgań.
• Stopień ochrony IP20: Chroni użytkownika przed przypadkowym kontaktem z elementami pod napięciem, spełniając wymogi bezpieczeństwa dla typowych zastosowań w rozdzielnicach i puszkach.
• Szeroki zakres temperatur pracy (-25°C do 70°C): Pozwala na stosowanie bloku w różnych warunkach środowiskowych, zarówno wewnątrz, jak i w nieogrzewanych pomieszczeniach przemysłowych.
• Kompatybilność z serią Harmony 9001K: Łatwa, beznarzędziowa wymiana i konfiguracja w istniejących panelach sterowniczych, co skraca czas serwisu i modernizacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury niskiego napięcia.

Zastosowanie

Blok styków 9001KA3 znajduje zastosowanie wszędzie tam, gdzie potrzebny jest niezawodny sygnał stanu normalnie zamkniętego – w sterowaniu, sygnalizacji i automatyce budynkowej. Dzięki kompatybilności z popularną serią przycisków i przełączników Harmony 9001K sprawdza się w wielu scenariuszach:

• Sterowanie odbiornikami w obwodach pomocniczych – styk NC zapewnia zatrzymanie procesu po zwolnieniu przycisku (funkcja bezpieczeństwa).
• Przekazywanie impulsów do styczników, przekaźników lub wejść PLC w celu realizacji sekwencji zatrzymania/rozruchu.
• Sygnalizacja położenia (np. krańcowa) w układach automatyki przemysłowej i maszyn.
• Automatyka budynkowa – sterowanie oświetleniem, żaluzjami lub sygnalizacją awaryjną w panelach HMI.

Wskazówki Montażowe

Montaż i podłączanie bloku styków mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Blok przeznaczony jest do zamocowania w otworze montażowym o średnicy 30 mm za pomocą mechanizmu śrubowo-zaciskowego (zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia; podczas dokręcania zacisków śrubowych należy stosować się do zalecanego momentu podanego w instrukcji. Po zakończeniu montażu zaleca się sprawdzenie ciągłości obwodu i poprawności działania styku.

FAQ

• Czy blok styków posiada podświetlenie? Nie, model 9001KA3 to czysty blok styków bez elementów podświetlających – służy wyłącznie do realizacji funkcji przełączającej 1NC.
• Jaki stopień ochrony ma ten produkt? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Produkt nie jest przeznaczony do pracy w wilgotnych lub zapylonych warunkach bez dodatkowej obudowy.
• Jaki jest tryb pracy styku? Styk normalnie zamknięty (NC) – w pozycji spoczynkowej obwód jest zamknięty, a po naciśnięciu przycisku lub przełączeniu krzywki rozwiera się.
