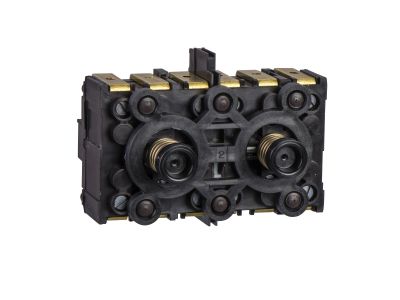

Blok styków z samopowrotem 3NO, montaż czołowy, zaciski śrubowe Harmony XAC | XESD2201 Schneider Electric

Opis i Kluczowe Cechy

Blok styków XESD2201 z rodziny Harmony XAC firmy Schneider Electric to przeznaczony do montażu czołowego element wyposażony w 3 styki normalnie otwarte (NO) z samopowrotem. Wyposażony w zaciski śrubowe oraz mechaniczne działanie migowe, zapewnia niezawodne przełączanie w obwodach zasilających. Kompatybilny z przyciskami XACB, stanowi uniwersalne rozwiązanie do impulsowego sterowania odbiornikami.

• 3 styki NO (normalnie otwarte): umożliwiają sterowanie trzema niezależnymi obwodami lub redundancję w krytycznych aplikacjach, zwiększając bezpieczeństwo i elastyczność instalacji.
• Samopowrót: automatyczny powrót styku po zwolnieniu elementu napędowego – idealny do impulsowego załączania styczników, przekaźników lub wejść PLC.
• Montaż czołowy: szybki i prosty montaż w przyciskach XACB, bez konieczności demontażu całej aparatury – oszczędność czasu podczas instalacji.
• Zaciski śrubowe: pewne i trwałe połączenie przewodów, odporne na przypadkowe poluzowanie – podwyższona niezawodność w warunkach wibracji.
• Działanie migowe (snap‑action): szybkie przełączanie styków minimalizuje czas łuku elektrycznego, co wydłuża żywotność bloku i redukuje ryzyko zwarć.

Zgodność z Normami

Blok styków XESD2201 został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa obowiązującymi dla aparatury sterowniczej. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów dyrektyw Unii Europejskiej. Ponieważ produkt przeznaczony jest do montażu w systemie Harmony XAC, jego bezpieczeństwo użytkowania gwarantowane jest w połączeniu z dedykowanymi obudowami i przyciskami.

Zastosowanie

Blok styków XESD2201 znajduje zastosowanie wszędzie tam, gdzie wymagane jest impulsowe, bezpieczne sterowanie obwodami zasilającymi. Dzięki trzem stykom NO i samopowrotowi sprawdza się w następujących scenariuszach:

• Sterowanie pracą silników o prędkości pojedynczej – przystosowany do układów „start/stop” z automatycznym wyłączaniem po zwolnieniu przycisku.
• Wysyłanie krótkotrwałych impulsów do styczników, przekaźników lub cewek rozłączników – idealny w szafach sterowniczych.
• Sygnalizacja stanów w systemach automatyki budynkowej – połączony z PLC lub modułami I/O.
• Zdalne, czasowe załączanie obwodów zasilających w maszynach i urządzeniach przemysłowych, gdzie wymagany jest montaż w przyciskach XACB.

Wskazówki Montażowe

Montaż bloku styków XESD2201 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie i zabezpiecz przed przypadkowym załączeniem. Blok mocuje się czołowo w dedykowanym przycisku XACB – nie wymaga szyny TH35. Dokręć zaciski śrubowe zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do spodziewanego prądu obciążenia, zachowując odpowiednie zapasy. Po zakończeniu montażu wykonaj próbę działania bez obciążenia.

FAQ

• Czy blok styków XESD2201 ma podświetlenie LED? Nie, jest to czysty blok styków bez elementów świecących. Do sygnalizacji należy użyć oddzielnych lamp lub przycisków z podświetleniem z serii Harmony XAC.
• Jaki stopień ochrony (IP) ma ten blok? Stopień ochrony zależy od obudowy i przycisku, w którym blok jest zamontowany. Sam blok nie posiada własnej obudowy – dla informacji o IP końcowego zestawu sprawdź dokumentację przycisku XACB lub szafy rozdzielczej.
• Czy blok działa w trybie pracy ciągłej czy tylko impulsowo? Dzięki mechanizmowi samopowrotu blok jest przystosowany do pracy impulsowej (chwilowe załączenie – automatyczny powrót po zwolnieniu). Nie służy do stałego przewodzenia prądu; w razie potrzeby można zastosować blokadę mechaniczną, która jest dostępna opcjonalnie.
