Blok styków z samopowrotem 1OC 1NO montaż czołowy Fi 40mm rozstawu Harmony XAC | XESD1281 Schneider Electric

Opis i Kluczowe Cechy

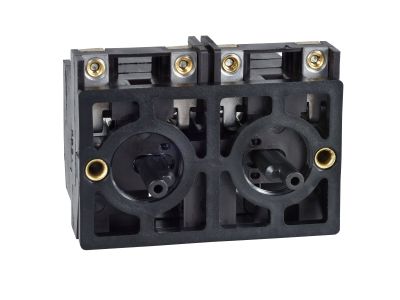

Blok styków z samopowrotem Schneider Electric Harmony XAC XESD1281 to podwójny moduł zestyków o konfiguracji 1OC (normalnie zamknięty) + 1NO (normalnie otwarty), przeznaczony do montażu czołowego w otworze o średnicy 40 mm. Dzięki zaciskom śrubowym i stopniowi ochrony IP20 urządzenie zapewnia bezpieczne i pewne połączenia w wiszących stacjach sterowania. Szeroki zakres temperatur pracy od -40°C do 70°C umożliwia stosowanie w zróżnicowanych warunkach środowiskowych.

• Konfiguracja 1OC + 1NO (styk przełączny SPDT): Umożliwia zarówno załączanie, jak i wyłączanie obwodów w jednym module, co upraszcza realizację układów sterowania.
• Montaż czołowy Fi 40 mm: Bezpośrednio kompatybilny z wiszącymi stacjami sterowania Harmony XACM i XACB – szybka instalacja i wymiana.
• Zaciski śrubowe z oznaczeniami: Pewne połączenie przewodów oraz czytelne oznaczenie zacisków ułatwiające identyfikację obwodów.
• Stopień ochrony IP20: Chroni operatorów przed przypadkowym kontaktem z elementami pod napięciem, zwiększając bezpieczeństwo użytkowania.
• Szeroki zakres temperatur pracy (-40°C do 70°C): Gwarantuje niezawodne działanie w ekstremalnych warunkach, od chłodni po hale przemysłowe.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Stopień ochrony IP20 zapewnia ochronę przed dostępem do części niebezpiecznych zgodnie z wymaganiami dla aparatury montowanej w obudowach.

Zastosowanie

Blok styków XESD1281 dedykowany jest do montażu w wiszących stacjach sterowania Harmony XACM/XACB, umożliwiając realizację funkcji przycisków sterowniczych i przełączników wyboru.

• Sterowanie pracą maszyn i urządzeń przemysłowych z wykorzystaniem przycisków w panelach wiszących.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub sterowników PLC.
• Sygnalizacja stanu pracy (np. załącz/wyłącz) poprzez odpowiednie zestykowe obwody.
• Automatyka budynkowa – wybór trybów pracy lub sekwencyjne przełączanie obwodów.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Blok styków montuje się w otworze czołowym o średnicy 40 mm w obudowie stacji wiszącej. Połączenia wykonać za pomocą zacisków śrubowych, dokręcając momentem zalecanym w dokumentacji technicznej producenta. Przekrój przewodów należy dobrać do przewidywanego obciążenia, zgodnie z danymi technicznymi urządzenia.

FAQ

• Czy blok styków jest wyposażony w podświetlenie LED? Nie. Jest to mechaniczny blok styków bez elementów podświetlających. Do sygnalizacji można stosować osobne moduły świetlne.
• Jaki jest stopień ochrony bloku styków? Stopień ochrony IP20 – zapewnia ochronę przed dotykiem palcem, ale nie jest odporny na wilgoć ani pył. Montaż wymaga obudowy o odpowiedniej szczelności.
• Czy styki mają samopowrót? Tak, blok styków XESD1281 jest z samopowrotem – po zwolnieniu przycisku styki wracają do stanu spoczynkowego (1OC zwarty, 1NO rozwarty).
