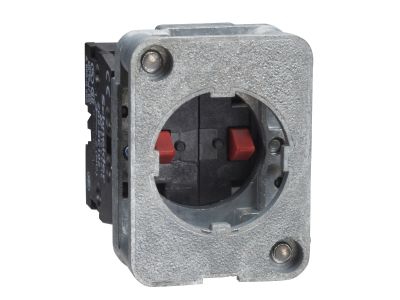

Blok styków z samopowrotem 1NC montaż na podstawie, Harmony XAC | XACS412 Schneider Electric

Opis i Kluczowe Cechy

Blok styków XACS412 z oferty Schneider Electric – Harmony XAC to pojedynczy blok styków montowany na podstawie, wyposażony w styk 1 NC z samoczynnym powrotem. Przeznaczony do obwodów sterowania, współpracuje z główkami przycisków ZA2B oraz XACA. Działanie wolne styków i brak blokady mechanicznej zapewniają niezawodne sygnalizowanie chwilowych impulsów w aplikacjach wymagających natychmiastowego powrotu do stanu spoczynku.

• Styk 1 NC (normalnie zamknięty): zapewnia przerwanie obwodu sterowania w stanie spoczynku – gwarantuje bezpieczeństwo instalacji i personelu przy braku zasilania lub aktywacji awaryjnej.
• Samoczynny powrót: po ustaniu nacisku na element napędowy styk wraca do stanu NC, co eliminuje ryzyko pozostania obwodu zamkniętego.
• Montaż z przodu na podstawie: upraszcza instalację w główkach ZA2B lub XACA, skracając czas montażu i umożliwiając szybką wymianę w warunkach serwisowych.
• Działanie wolne styków: konstrukcja mechaniczna opóźnia przełączanie, co redukuje drgania i wydłuża trwałość zestyków w aplikacjach impulsowych.
• Brak blokady mechanicznej: urządzenie pracuje wyłącznie w trybie impulsowym – idealne do chwilowych sygnałów sterujących bez potrzeby blokowania pozycji.

Zgodność z Normami

Blok styków XACS412 spełnia wymagania europejskich norm obowiązujących dla aparatury sterowniczej. Produkt posiada oznaczenie CE i jest zgodny z dyrektywami UE. Montaż w systemie Harmony XAC gwarantuje kompatybilność z pozostałymi elementami gamy.

Zastosowanie

Blok styków XACS412 został zaprojektowany do budowy układów sterowania w przemyśle i automatyce budynkowej. Dzięki stykowi 1 NC z samopowrotem idealnie nadaje się do:

• Sterowania impulsami w obwodach styczników i przekaźników – czasowe załączanie/wyłączanie bez pamiętania stanu.
• Tworzenia przycisków bezpieczeństwa (NC w stanie spoczynku) – np. pod magistralę STOP w układach kaskadowych.
• Wysyłania sygnałów do sterowników PLC – z krótkim impulsem przy każdym naciśnięciu.
• Montażu w panelach operatorskich i przyciskach sterowniczych (główki ZA2B, XACA) w hali produkcyjnej.

Wskazówki Montażowe

Montaż bloku XACS412 może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się od frontu na podstawie główki ZA2B lub XACA (zgodnie z instrukcją producenta). Przekrój przewodów sterowniczych należy dobrać do obciążenia, zachowując moment dokręcania zacisków zgodny z dokumentacją techniczną. Zaleca się stosowanie szyny TH35 oraz akcesoriów oryginalnych Schneider Electric.

FAQ

• Czy blok XACS412 posiada podświetlenie LED? Nie, jest to blok styków bez podświetlenia. Podświetlenie można uzyskać, stosując odpowiednie moduły LED dedykowane do serii Harmony XAC.
• Jaki stopień ochrony ma ten blok styków? Producent nie podaje oddzielnego stopnia ochrony dla samego bloku. Po montażu w kompatybilnej główce i w rozdzielnicy o odpowiedniej szczelności można osiągnąć ochronę IP określoną dla całego zestawu (np. IP54 przy odpowiednich dławikach).
• Jaki tryb pracy ma styk – jest samopowrotny czy dwupozycyjny? Styk jest samopowrotny (monostabilny). Po naciśnięciu i zwolnieniu przycisku powraca do położenia NC (normalnie zamkniętego). Nie posiada blokady mechanicznej.
