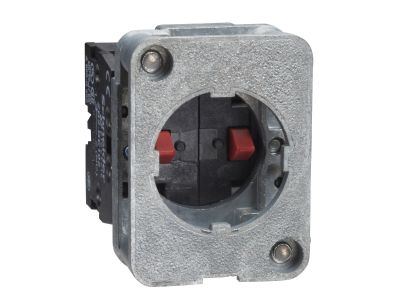

Blok styków z samopowrotem 1NC+1NO do montażu na podstawie Harmony XAC | XACS415 Schneider Electric

Opis i Kluczowe Cechy

Blok styków XACS415 z rodziny Harmony XAC firmy Schneider Electric to element wykonawczy do montażu na podstawie główek przycisków i przełączników. Wyposażony w dwa styki – jeden normalnie zamknięty (NC) i jeden normalnie otwarty (NO) – umożliwia realizację dwóch niezależnych obwodów sterowania w jednym kompakcie. Działanie samopowrotne zapewnia automatyczny powrót styków do pozycji spoczynkowej po zwolnieniu elementu napędowego.

• Styki 1NC+1NO: Dwa obwody sterowania w jednym bloku – umożliwiają jednoczesne przełączanie sygnałów załączających i rozłączających, co redukuje liczbę potrzebnych elementów i upraszcza okablowanie.
• Samopowrót (działanie chwilowe): Po zwolnieniu przycisku styki samoczynnie wracają do stanu początkowego – zwiększa to bezpieczeństwo w awaryjnych obwodach stopu i zapewnia powtarzalność sekwencji sterowania.
• Montaż z przodu: Blok mocowany jest od czoła na podstawie główki serii ZA2B lub XACA, co przyspiesza instalację i nie wymaga demontażu całego urządzenia.
• Działanie wolne styków: Mechanizm gwarantuje niezależne od prędkości nacisku przełączanie, eliminując ryzyko drgań i niepewności styku przy wolnym przyciskaniu.
• Kompatybilność z Harmoną XAC: Przeznaczony do współpracy z główkami przycisków i przełączników serii Harmony XAC – gwarantuje łatwą rozbudowę i unifikację aparatury sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada oznaczenie CE. Przeznaczony do pracy w obwodach sterowania niskiego napięcia, spełnia wymagania standardów DIN oraz norm branżowych dla aparatury łączeniowej w rozdzielnicach.

Zastosowanie

Blok styków XACS415 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne przełączanie sygnałów sterujących z samopowrotem – od prostych przycisków start/stop po złożone panele operatorskie w maszynach i liniach produkcyjnych.

• Sterowanie pracą styczników i przekaźników w rozdzielnicach sterowniczych.
• Impulsowanie wejść PLC oraz modułów przekaźnikowych w automatykach przemysłowych.
• Budowa obwodów sygnalizacji (np. załączenie/potwierdzenie) z powrotem do stanu spoczynkowego.
• Tworzenie przycisków awaryjnego stopu (poprzez konfigurację styku NC) w układach bezpieczeństwa maszyn.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Blok styków przeznaczony jest do montażu na szynie TH35 (DIN) lub bezpośrednio na podstawie główki – postępuj zgodnie z instrukcją producenta. Przekrój przewodów dobierz do spodziewanego prądu obwodu sterowania zgodnie z obowiązującymi normami. Moment dokręcania zacisków należy stosować zgodny z dokumentacją techniczną.

FAQ

• Czy blok XACS415 ma podświetlenie LED? Nie, blok styków XACS415 nie zawiera źródła światła. Podświetlenie może być realizowane przez dedykowane główki z lampkami szeregu Harmony XAC – sprawdź kompatybilność w karcie katalogowej.
• Jaki jest stopień ochrony bloku styków? Producent nie podaje konkretnego stopnia IP dla samego bloku. Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20. W przypadku zastosowania w warunkach zewnętrznych wymagana jest dodatkowa obudowa.
• Jak działa tryb samopowrotu? Tryb samopowrotu oznacza, że po zwolnieniu przycisku lub dźwigni styki automatycznie wracają do pozycji spoczynkowej (NC – zwarty, NO – rozwarty). Jest to tzw. działanie chwilowe (momentary).
