Blok łączników pomocniczych 1NO+2NC tory prądowe:1NC, 1NO do styczników pomocniczych/silnik. S00/S0 | 3RH2911-2HA12 Siemens

Alternatywny kod produktu: 3RH29112HA12

Opis i Kluczowe Cechy

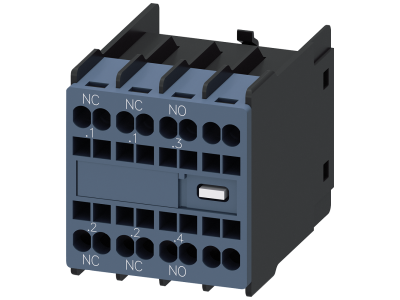

Blok łączników pomocniczych Siemens 3RH2911-2HA12 to rozszerzenie zestyków w obwodzie sterowniczym, dedykowane do styczników mocy i pomocniczych serii SIRIUS 3RT2 oraz 3RH2 w rozmiarach S00/S0. Układ styków 1NO+2NC (jeden normalnie otwarty, dwa normalnie zamknięte) umożliwia elastyczne konfigurowanie logiki sterowania, a montaż na przedniej stronie aparatu odbywa się bez użycia narzędzi – skraca to czas instalacji i minimalizuje ryzyko błędów.

• Styki 1NO+2NC: Zestyk normalnie otwarty i dwa normalnie zamknięte pozwalają na realizację sekwencji sterowania – sygnalizację stanu załączenia, blokady czy impulsowanie stycznika.
• Wymuszone przełączanie (w stycznikach pomocniczych 3RH): Mechaniczne sprzężenie styków zapewnia, że w przypadku zwarć lub uszkodzeń styki nie pozostaną w stanie zwartym – kluczowe dla bezpieczeństwa obwodów sterowniczych.
• Montaż beznarzędziowy na stycznikach 3RT2/3RH2 (S00/S0): Blok zatrzaskuje się z przodu bez śrub i narzędzi – przyspiesza rozbudowę szaf sterowniczych i ułatwia modernizację.
• Dostępny z przyłączem śrubowym lub sprężynowym: Wersja śrubowa (dostarczana) zapewnia solidne połączenie przewodów; możliwość wyboru wariantu sprężynowego dla szybszego okablowania.
• Zgodny z systemem modułowym SIRIUS: Prosta integracja z pozostałymi elementami serii – stycznikami, przekaźnikami, łącznikami – bez potrzeby zmiany konstrukcji szafy.

Zgodność z Normami

Blok łączników pomocniczych Siemens 3RH2911-2HA12 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. (Szczegółowe numery norm – patrz dokumentacja producenta).

Zastosowanie

Blok łączników pomocniczych rozszerza funkcjonalność styczników i znajduje zastosowanie w przemysłowych oraz budynkowych obwodach sterowniczych. Dzięki układowi 1NO+2NC nadaje się do:

• Rozbudowy zestyków pomocniczych styczników głównych – sygnalizacja załączenia odbiornika.
• Realizacji obwodów blokad krzyżowych w układzie przełączania źródeł zasilania.
• Impulsowania styczników pomocniczych lub przekaźników PLC w sekwencjach czasowych.
• Tworzenia sygnalizacji stanu pracy maszyn (NO) oraz obwodów awaryjnego wyłączenia (NC).

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Blok montuje się na przedniej stronie stycznika (3RT2/3RH2 w rozmiarze S00 lub S0) bez użycia narzędzi – wystarczy nasunąć go na zatrzaski. Przewody należy podłączać zgodnie z dokumentacją producenta, zachowując odpowiedni przekrój i moment dokręcania (w przypadku wersji śrubowej). Po zamontowaniu sprawdzić poprawność działania styków.

FAQ

• Czy blok łączników pomocniczych 3RH2911-2HA12 jest wyposażony w podświetlenie LED? Nie, w standardowej wersji nie przewidziano podświetlenia. Do sygnalizacji zaleca się stosowanie oddzielnych lamp sygnalizacyjnych lub przekaźników.
• Jaki stopień ochrony posiada ten łącznik pomocniczy? Stopień ochrony zależy od zabudowy – sam blok montowany wewnątrz rozdzielnicy zapewnia typową ochronę IP20 (brak ochrony przed wilgocią). Szczegóły w karcie katalogowej.

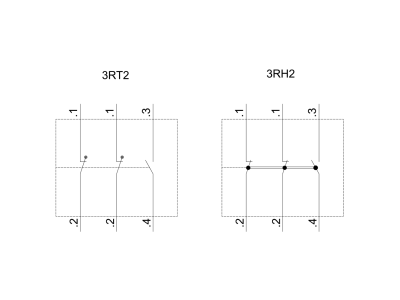

• Czy styki 1NO+2NC działają jako lustrzane czy z wymuszonym przełączaniem? W stycznikach pomocniczych 3RH29 stosowane są styki z wymuszonym przełączaniem (mechaniczne sprzężenie). W przypadku montażu na styczniku mocy 3RT2 dostępna jest opcja styków lustrzanych, zależna od wariantu – producent zaleca sprawdzenie przeznaczenia w dokumentacji.
