Łącznik pomocniczy, elektron. opóźniony, opóźnione załączanie przekaźnika 1 zestyk przełączny | 3RA2813-1AW10 Siemens

Alternatywny kod produktu: 3RA28131AW10

Opis i Kluczowe Cechy

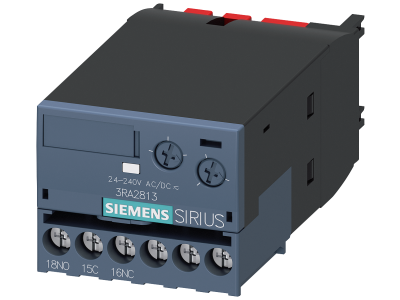

Łącznik pomocniczy elektronowy opóźniony 3RA2813-1AW10 z jednym stykiem przełącznym, przeznaczony do opóźnionego załączania przekaźników. Urządzenie umożliwia precyzyjne ustawienie czasu opóźnienia w zakresie 0,05–100 s przy zasilaniu 24–240 V AC/DC, co zapewnia elastyczność w różnych aplikacjach. Moduł zatrzaskuje się z przodu, co ułatwia szybki montaż.

• Opóźnione załączanie 24–240 V AC/DC: Szeroki zakres napięcia zasilania – uniwersalne zastosowanie zarówno w obwodach prądu przemiennego, jak i stałego bez konieczności stosowania dodatkowych zasilaczy.
• Zakres czasów 0,05–100 s: Precyzyjna regulacja opóźnienia od milisekund do 100 sekund – dopasowanie do wymogów procesów sterowania i automatyki.
• 1 zestyk przełączny: Jeden obwód przełączny umożliwia zarówno sygnalizację stanu, jak i przełączanie obciążeń – oszczędność miejsca w rozdzielnicy.
• Zatrzaskiwany z przodu: Szybka instalacja na styczniku lub w rozdzielnicy bez użycia narzędzi – skraca czas montażu i ułatwia serwis.
• Uniwersalne napięcie sterowania AC/DC: Kompatybilność z instalacjami 24 V, 48 V, 110 V, 230 V – redukcja różnorodności magazynowej.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczone do montażu w rozdzielnicach zgodnych ze standardem DIN. Należy stosować zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Łącznik pomocniczy opóźniony znajduje zastosowanie wszędzie tam, gdzie wymagane jest czasowe opóźnienie załączania obwodów sterowniczych, silników lub sygnalizacji. Sprawdza się w przemyśle, infrastrukturze oraz budownictwie.

• Opóźnione załączanie styczników i przekaźników w układach sterowania silnikami – ochrona przed równoczesnym rozruchem kilku odbiorników.
• Sterowanie czasowe w automatykach budynkowych (oświetlenie, wentylacja, rolety) – realizacja sekwencji załączania.
• Opóźnianie sygnałów w układach PLC i sterowników – filtracja zakłóceń lub opóźnienie reakcji.
• Sterowanie obwodami o obciążeniach rezystancyjnych, indukcyjnych i pojemnościowych w normalnych i trudnych warunkach serwisowych.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobierać do spodziewanego prądu obciążenia oraz warunków instalacyjnych.

FAQ

• Czy łącznik posiada podświetlenie? Nie, moduł nie jest wyposażony w podświetlenie – stan pracy sygnalizowany jest przez zestyk przełączny w obwodzie sterowniczym.
• Jaki jest stopień ochrony? Dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się standardowo IP20. Dokładne dane należy sprawdzić w dokumentacji technicznej produktu.
• Czy styk może pracować jako normalnie otwarty (NO) lub normalnie zamknięty (NC)? Tak, zestyk przełączny umożliwia konfigurację zarówno w roli NO, jak i NC w zależności od połączeń w obwodzie.
