Blok styków pomocniczych wyprzedzających LC1 1NO 1NC zaciski śrubowe | LADN116 Schneider Electric

Opis i Kluczowe Cechy

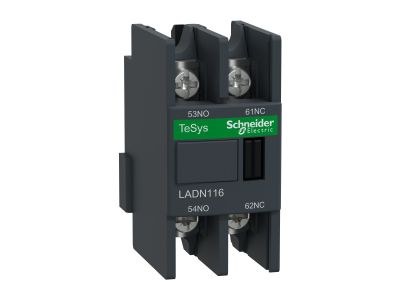

Blok styków pomocniczych wyprzedzających TeSys Deca (symbol LADN116) przeznaczony do styczników serii LC1D i LC1F. Wyposażony w zestaw styków 1NO+1NC z NC lustrzanym, o prądzie znamionowym 10 A i napięciu znamionowym 690 V AC. Montaż zatrzaskowy z przodu oraz śrubowe zaciski przyłączeniowe zapewniają niezawodność i łatwą instalację.

• Styki 1NO+1NC (NC lustrzane): Zwiększona kontrola i bezpieczeństwo – styk NC mechanicznie sprzężony z NO dostarcza wiarygodną informację zwrotną o stanie styków głównych.
• Napięcie znamionowe 690 V AC: Wysoka kompatybilność z różnorodnymi obwodami sterowania i sygnalizacji, również w instalacjach przemysłowych.
• Prąd znamionowy 10 A: Gwarantuje bezawaryjną pracę w obwodach pomocniczych o umiarkowanym obciążeniu, minimalizując ryzyko przegrzania styków.
• Montaż zatrzaskowy z przodu: Szybki i pewny montaż na styczniku bez użycia narzędzi, skraca czas instalacji.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, łatwe w obsłudze przy użyciu standardowego wkrętaka.

Zgodność z Normami

Produkt posiada certyfikaty zgodności z międzynarodowymi i regionalnymi standardami: IEC, UL, CSA, CCC oraz EAC. Potwierdzają one bezpieczeństwo użytkowania, jakość wykonania oraz dopuszczenie do obrotu w wielu krajach.

Zastosowanie

Blok styków pomocniczych wyprzedzających LADN116 jest idealnym rozwiązaniem wszędzie tam, gdzie wymagane jest niezawodne sprzężenie sygnalizacji i sterowania z wykorzystaniem styczników TeSys Deca.

• Sterowanie odbiornikami – przekazywanie sygnałów załączających/wyłączających do silników, grzałek czy oświetlenia.
• Impulsy do styczników, przekaźników lub PLC – sygnalizacja stanu pracy i sekwencji w układach automatyki.
• Sygnalizacja stanu pracy (np. załączony/wyłączony) w szafach sterowniczych i panelach operatorskich.
• Automatyka budynkowa – integracja z systemami BMS oraz sterowanie oświetleniem, klimatyzacją i roletami.

Wskazówki Montażowe

Montaż bloku styków może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Blok przeznaczony jest do bezpośredniego zatrzaśnięcia na stycznikach LC1D/LC1F – nie wymaga szyny TH35. Przed przyłączeniem przewodów należy dobrać ich przekrój do prądu znamionowego obwodu. Momenty dokręcania zacisków śrubowych oraz maksymalne przekroje przewodów podane są w dokumentacji technicznej producenta (karta katalogowa LADN116).

FAQ

• Czy blok ma podświetlenie LED? Nie, produkt nie posiada wbudowanego podświetlenia – służy wyłącznie jako zestaw styków pomocniczych.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia ochrony tego bloku. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic charakteryzuje się IP20.
• Co oznacza "NC lustrzane" w tym bloku? Styk NC (normalnie zamknięty) jest mechanicznie sprzężony ze stykiem NO (normalnie otwartym) – jego stan odzwierciedla rzeczywiste położenie styków głównych, co zwiększa bezpieczeństwo w układach monitorowania.
