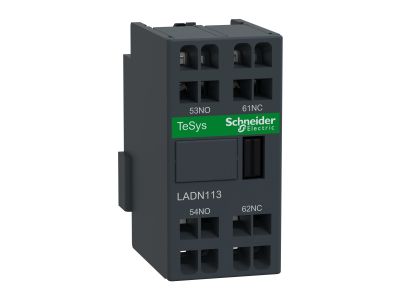

Blok styków pomocniczych wyprzedzających LC1 1NO 1NC zaciski sprężynowe, Tesys | LADN113 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych wyprzedzających LADN113 firmy Schneider Electricder Electric (seria TeSys Deca) przeznaczony jest do współpracy ze stycznikami LC1D, LC1F oraz przekaźnikami sterującymi CAD. Wyposażony w zestaw styków 1NO+1NC o obciążalności do 10 A przy 690 V AC, co gwarantuje bezpieczne przełączanie w obwodach sterowania i sygnalizacji. Podłączenie za pomocą zacisków sprężynowych zapewnia szybki i pewny montaż bez użycia narzędzi. Kompaktowa konstrukcja montowana na zatrzask z przodu aparatu.

• Styki 1NO+1NC z certyfikatem lustrzanym NC: Styk NC posiada certyfikat lustrzanego odbicia – w przypadku zwarciowego zgrzania styków, rozwarcie obwodu NC jest gwarantowane, co zwiększa bezpieczeństwo w aplikacjach krytycznych.
• Obciążalność 10 A / 690 V AC: Wysoka wydajność prądowa i napięciowa umożliwia niezawodne sterowanie odbiornikami o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zaciski sprężynowe: Proste i szybkie podłączenie przewodów bez konieczności dokręcania śrub – skraca czas instalacji i eliminuje ryzyko poluzowania połączeń.
• Montaż przedni na zatrzask: Łatwe i pewne osadzenie na styczniku lub przekaźniku bez użycia narzędzi, co ułatwia rozbudowę układu.
• Kompatybilność z seriami TeSys Deca: Dedykowany do styczników LC1D, LC1F i przekaźników CAD – gwarantuje mechaniczną i elektryczną zgodność.

Zgodność z Normami

Blok styków pomocniczych LADN113 posiada liczne certyfikaty zgodności z normami międzynarodowymi (IEC, UL, CSA, CCC, EAC) oraz spełnia wymogi dyrektyw środowiskowych RoHS i REACH (Green Premium). Produkt zapewnia pełną przejrzystość w zakresie deklaracji środowiskowych i informacji o zakończeniu eksploatacji.

Zastosowanie

Blok styków wyprzedzających LADN113 stosowany jest do sygnalizacji stanu stycznika lub przekaźnika, sterowania pomocniczymi obwodami oraz do przekazywania impulsów do układów automatyki. Znajduje zastosowanie w rozdzielnicach sterowniczych, szafach automatyki i instalacjach przemysłowych.

• Sygnalizacja załączenia i wyłączenia stycznika w obwodach sterowania maszynami
• Przekazywanie impulsów do sterowników PLC lub systemów nadzoru
• Sterowanie przekaźnikami pomocniczymi i cewkami styczników w kaskadach
• Automatyka budynkowa – kontrola obwodów oświetlenia, wentylacji i ogrzewania

Wskazówki Montażowe

Montaż bloku styków LADN113 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Blok montuje się na zatrzask w przedniej części stycznika lub przekaźnika (bez użycia narzędzi). Zaciski sprężynowe przeznaczone są do przewodów o odpowiednim przekroju dobranym do prądu obciążenia; szczegółowe wartości momentu dokręcania (jeśli dotyczy) oraz przekrojów należy sprawdzić w dokumentacji producenta. W przypadku montażu w rozdzielnicy zachować standardowe odstępy izolacyjne.

FAQ

• Czy blok LADN113 jest podświetlany? Nie, blok styków pomocniczych LADN113 nie posiada podświetlenia LED. Jest to standardowy zestaw styków mechanicznych 1NO+1NC przeznaczony do sygnalizacji i sterowania.
• Jaki stopień ochrony ma ten blok? Producent nie deklaruje konkretnego stopnia IP dla pojedynczego bloku. Po zamontowaniu wewnątrz rozdzielnicy lub obudowy stycznika (standardowo IP20 dla aparatury modułowej) zapewniona jest ochrona przed ciałami stałymi.
• Czy styk NC jest lustrzany (bezpieczny)? Tak, styk normalnie zamknięty (NC) posiada certyfikat lustrzany (mirror contact), co oznacza, że w przypadku zgrzania styków NO rozwarcie obwodu NC jest gwarantowane – zwiększa to bezpieczeństwo w aplikacjach wymagających monitorowania stanu łączeniowego.
