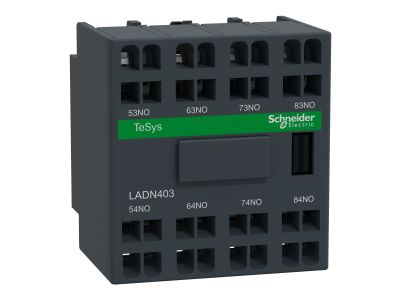

Blok styków pomocniczych TeSys 4NO zaciski sprężynowe | LADN403 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych TeSys LADN403 to dodatkowy moduł styków z konfiguracją 4NO (normalnie otwarte), wyposażony w zaciski sprężynowe. Należy do gamy TeSys D – sprawdzonej serii aparatury sterowniczej. Dzięki czterem stykom NO umożliwia znaczące rozszerzenie funkcjonalności sterowania, a zastosowanie szybkich złączy sprężynowych skraca czas montażu i eliminuje ryzyko poluzowania połączeń w warunkach wibracji.

• 4 styki NO: Zapewniają cztery niezależne obwody pomocnicze, co pozwala realizować zaawansowane układy sterowania bez konieczności stosowania dodatkowych przekaźników.
• Zaciski sprężynowe (push-in): Umożliwiają podłączenie przewodów o przekroju do 2×2,5 mm² (giętki lub stały) bez użycia narzędzi – oszczędność czasu i pewność styku przez cały okres eksploatacji.
• Kompatybilność z TeSys D: Blok montuje się bezpośrednio na stycznikach serii TeSys D, zwiększając dostępną liczbę styków pomocniczych.
• Kompaktowa konstrukcja: Nie wymaga dodatkowej przestrzeni w rozdzielnicy – montaż na istniejącym styczniku.
• Wysoka niezawodność mechaniczna: Styki pomocnicze zaprojektowane do długotrwałej pracy w systemach automatyki przemysłowej.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami międzynarodowymi dla aparatury sterowniczej niskiego napięcia.

Zastosowanie

Blok styków LADN403 jest przeznaczony do rozbudowy styczników TeSys D. Znajduje zastosowanie wszędzie tam, gdzie potrzebne są dodatkowe sygnały sterujące lub sygnalizacyjne.

• Sterowanie wieloma odbiornikami za pomocą jednego stycznika – realizacja dodatkowych obwodów sterowniczych.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC w celu monitorowania stanu łącznika.
• Sygnalizacja pracy (np. podświetlenie lampkami kontrolnymi) poprzez zwieranie obwodów sygnalizacyjnych.
• Rozbudowa układów automatyki budynkowej i przemysłowej wymagających wielu styków pomocniczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Blok należy zamocować do odpowiedniego stycznika TeSys D zgodnie z instrukcją producenta. Przewody o przekroju dostosowanym do prądu obciążenia (max. 2×2,5 mm² dla zacisków sprężynowych) wkładać do końcówek bez użycia siły. Nie dokręcać – zaciski sprężynowe zapewniają samoczynny docisk. Przed uruchomieniem sprawdzić poprawność połączeń.

FAQ

• Czy blok styków LADN403 jest wyposażony w podświetlenie LED? Nie, jest to czysty styk pomocniczy (4NO) bez elementów świetlnych. Podświetlenie można realizować za pomocą zewnętrznych lamp.
• Jaki stopień ochrony ma ten blok? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic, gdzie typowo zapewniany jest stopień ochrony IP20. Dokładna charakterystyka zależy od obudowy końcowej.
• Czy styki są normalnie otwarte czy normalnie zamknięte? Blok oferuje 4 styki normalnie otwarte (NO) – w stanie spoczynku rozwarcie, załączane po zadziałaniu stycznika.
