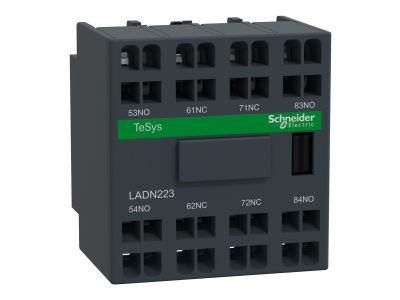

Blok styków pomocniczych TeSys 2NO+2NC zaciski sprężynowe | LADN223 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych TeSys o symbolu LADN223 to dodatkowy moduł styków przeznaczony do współpracy ze stycznikami serii TeSys D. Wyposażony w konfigurację 2NO+2NC (2 zwierne + 2 rozwierne) oraz zaciski sprężynowe umożliwiające szybkie i beznarzędziowe przyłączanie przewodów o przekroju do 2,5 mm². Kompaktowa konstrukcja ułatwia rozbudowę układów sterowania w rozdzielnicach i szafach automatyki.

• Konfiguracja styków 2NO+2NC: Zapewnia elastyczne opcje sterowania i sygnalizacji – dwa niezależne obwody zwierne i dwa rozwierne, co pozwala na realizację zarówno załączania, jak i odłączania sygnałów sterujących.
• Zaciski sprężynowe (bezśrubowe): Umożliwiają szybki montaż bez użycia narzędzi – przewód giętki lub stały o przekroju do 2,5 mm² (dwa przewody na zacisk) jest pewnie i trwale zaciśnięty, co skraca czas instalacji i eliminuje ryzyko luzowania się połączeń.
• Przeznaczenie do styczników TeSys D: Idealnie komponuje się z aparaturą serii TeSys D (np. LC1D), zapewniając mechaniczną i elektryczną kompatybilność bez potrzeby dodatkowych adapterów.
• Beznarzędziowe przyłączanie przewodów giętkich i stałych: Dzięki konstrukcji zacisków sprężynowych instalacja wymaga jedynie włożenia odizolowanego przewodu – bez konieczności stosowania końcówek ani śrubokręta.
• Niezawodność w automatyce przemysłowej: Styki pomocnicze pozwalają na odczyt stanu stycznika (sygnalizację załączenia), tworzenie układów samopodtrzymania, kaskadowego sterowania czy przekazywanie sygnałów do sterowników PLC.

Zgodność z Normami

Produkt jest częścią gamy TeSys i spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja zapewniają bezpieczną eksploatację w warunkach przemysłowych, pod warunkiem montażu zgodnie z dokumentacją producenta.

Zastosowanie

Dodatkowy blok styków LADN223 znajduje zastosowanie wszędzie tam, gdzie konieczna jest sygnalizacja stanu stycznika lub rozszerzenie liczby obwodów sterujących. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Sterowanie i sygnalizacja stanu styczników w rozdzielnicach przemysłowych i budynkowych.
• Tworzenie obwodów samopodtrzymania, kaskadowego załączania odbiorników oraz układów blokad.
• Przekazywanie sygnałów do sterowników PLC, przekaźników pomocniczych i układów automatyki.
• Rozbudowa styczników TeSys D o dodatkowe styki pomocnicze w aplikacjach wymagających większej liczby torów sterujących.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Blok przeznaczony jest do montażu na styczniku TeSys D (np. LC1D) – nie wymaga szyny DIN. Przed przyłączeniem przewodów należy zapoznać się z dokumentacją techniczną producenta dotyczącą momentów dokręcania (w przypadku zacisków sprężynowych – siły włożenia przewodu). Przekrój przewodów dobrać zgodnie z obciążalnością prądową styków pomocniczych – dla styków sygnałowych zaleca się przewody o przekroju 0,5–2,5 mm². Po wykonaniu połączeń sprawdzić pewność osadzenia bloku i poprawność działania styków.

FAQ

• Czy blok LADN223 posiada podświetlenie? Nie, jest to suchy zestaw styków pomocniczych bez elementów podświetlających – wymaga zewnętrznego źródła sygnału do kontroli stanu.
• Jaki jest stopień ochrony bloku? W dokumentacji nie podano konkretnego stopnia IP – ochronę zapewnia obudowa rozdzielnicy lub stycznika, w której jest montowany (standardowo IP20 dla aparatury w rozdzielnicy).
• Czy styki pracują w trybie 2NO+2NC, czyli dwa zwierne i dwa rozwierne? Tak, konfiguracja 2NO (normalnie otwarte) + 2NC (normalnie zamknięte) oznacza, że w stanie spoczynku (stycznik wyłączony) dwa obwody są rozwarte, a dwa zwarte. Pozwala to na elastyczne wykorzystanie w układach sygnalizacji i sterowania.
