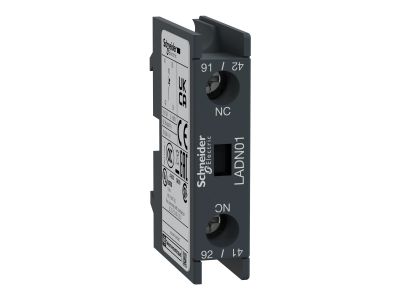

Blok styków pomocniczych TeSys 1NC zaciski śrubowe | LADN01 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych Schneider Electric o numerze katalogowym LADN01 to profesjonalny komponent automatyki przemysłowej, zaprojektowany do rozszerzenia funkcjonalności styczników z serii TeSys D oraz TeSys F. Urządzenie wyposażone jest w jeden styk pomocniczy rozwierny (1 NC), który charakteryzuje się wysoką precyzją działania. Dzięki zastosowaniu zaawansowanej technologii styków wyprzedzających, moduł ten pozwala na skuteczne monitorowanie stanu pracy głównego aparatu łączeniowego oraz realizację skomplikowanych algorytmów sterowania w układach automatyki.

• Wszechstronność przyłączy: Zaciski śrubowe obsługują przewody o przekroju znamionowym od 1 mm² do 2,5 mm², co zapewnia elastyczność podczas projektowania instalacji.
• Kompatybilność: Pełna integracja z gamą produktów TeSys D i TeSys F gwarantuje szybki montaż i pewne połączenie mechaniczne.
• Trwałość: Solidna konstrukcja obudowy oraz wysoka jakość materiałów przewodzących zapewniają długą żywotność nawet w wymagających warunkach przemysłowych.
• Bezpieczeństwo: Zaciski skrzynkowe minimalizują ryzyko poluzowania się przewodów pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Jako element systemu TeSys, blok LADN01 spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego zdolność do bezpiecznej pracy w obwodach sterowniczych. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co świadczy o dbałości producenta o bezpieczeństwo użytkowników oraz ochronę środowiska naturalnego.

Zastosowanie

Blok styków pomocniczych LADN01 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz utrzymaniu ruchu. Jest idealnym rozwiązaniem do:

• Sygnalizacji stanu pracy stycznika do sterowników PLC lub systemów wizualizacji SCADA.
• Realizacji blokad elektrycznych w układach nawrotnych (lewo-prawo).
• Tworzenia układów logicznych w systemach bezpieczeństwa maszynowego.
• Monitorowania awarii i stanów niepożądanych w rozdzielnicach niskiego napięcia.

Wskazówki Montażowe

Montaż bloku styków LADN01 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Moduł montuje się bezpośrednio na przedniej części stycznika TeSys D lub F za pomocą zatrzasku, co zapewnia stabilne połączenie mechaniczne. Podczas instalacji należy zwrócić uwagę na:

• Przekrój przewodów: Możliwość podłączenia jednego lub dwóch przewodów o przekroju od 1 mm² do 2,5 mm².
• Typ przewodu: Zaciski są przystosowane do przewodów giętych (linka) oraz stałych (drut), zarówno z końcówkami tulejkowymi, jak i bez nich.
• Moment dokręcania: Należy zachować odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Weryfikacja: Po montażu zaleca się sprawdzenie poprawności działania styku NC poprzez ręczne wymuszenie zadziałania stycznika.

FAQ

• Czy blok LADN01 pasuje do wszystkich styczników Schneider Electric? Blok jest dedykowany konkretnie do serii TeSys D oraz TeSys F. Przed montażem należy zweryfikować kompatybilność z posiadanym modelem stycznika.
• Jaka jest różnica między stykiem NC a NO? Styk NC (Normally Closed) jest stykiem normalnie zamkniętym, co oznacza, że przewodzi prąd, gdy stycznik jest w stanie spoczynku. Po załączeniu stycznika styk zostaje rozwarty.
• Czy mogę podłączyć dwa przewody o różnej sztywności do jednego zacisku? Tak, konstrukcja zacisków śrubowych pozwala na podłączenie dwóch przewodów o przekroju 1...2,5 mm², zarówno sztywnych, jak i giętkich, co ułatwia mostkowanie sygnałów w szafie sterowniczej.
