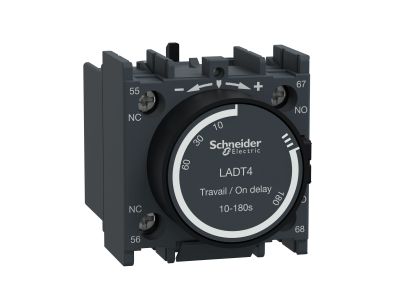

Blok styków pomocniczych opóźniających 1NO+1NC zaciski śrubowe, TeSys K, D | LADT4 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych Schneider Electric o numerze katalogowym LADT4 to zaawansowany komponent automatyki przemysłowej z serii TeSys D oraz TeSys F. Urządzenie pełni funkcję dodatkowego modułu z opóźnieniem czasowym, co pozwala na precyzyjne zarządzanie sekwencjami przełączeń w układach sterowania. Moduł oferuje szeroki zakres nastawy czasu od 10 do 180 sekund, co umożliwia elastyczne dopasowanie do specyfiki procesów technologicznych.

• Kombinacja styków: Urządzenie wyposażone jest w jeden styk zwierny (1 NO) oraz jeden styk rozwierny (1 NC), co pozwala na jednoczesne zamykanie i otwieranie niezależnych obwodów pomocniczych.
• Zaciski śrubowe: Solidne zaciski skrzynkowe gwarantują trwałe połączenie elektryczne, minimalizując ryzyko poluzowania się przewodów pod wpływem drgań.
• Wszechstronność przyłączy: Przekrój znamionowy wynoszący od 1 mm² do 2,5 mm² pozwala na stosowanie zarówno przewodów sztywnych (drut), jak i giętkich (linka), z końcówkami tulejkowymi lub bez nich.
• Kompatybilność: Pełna integracja z gamą styczników TeSys D i TeSys F zapewnia szybki montaż bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości, które są charakterystyczne dla marki Schneider Electric. Jako element systemów TeSys, blok LADT4 spełnia międzynarodowe normy dotyczące aparatury niskiego napięcia, co potwierdza jego niezawodność w trudnych warunkach przemysłowych. Zastosowane materiały izolacyjne oraz konstrukcja styków zapewniają wysoki stopień ochrony i długą żywotność mechaniczną oraz elektryczną.

Zastosowanie

Blok styków pomocniczych LADT4 znajduje szerokie zastosowanie w zaawansowanych układach automatyki, gdzie wymagana jest zwłoka czasowa przy przełączaniu sygnałów sterujących. Jest idealnym rozwiązaniem do:

• Układów rozruchowych gwiazda-trójkąt, gdzie precyzyjne opóźnienie jest kluczowe dla ochrony silnika.
• Systemów wentylacji i klimatyzacji do opóźnionego wyłączania wentylatorów.
• Układów kaskadowego załączania maszyn w celu uniknięcia gwałtownych skoków obciążenia sieci.
• Systemów sygnalizacji i alarmowania, wymagających potwierdzenia stanu po określonym czasie.

Wskazówki Montażowe

Montaż bloku LADT4 jest intuicyjny i odbywa się poprzez zatrzaśnięcie modułu na przedniej części stycznika TeSys D lub TeSys F. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodów: W przypadku stosowania przewodów giętkich o przekroju 2,5 mm², zaleca się użycie końcówek tulejkowych dla zapewnienia optymalnego styku.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapobiec przegrzewaniu się punktów styku.
• Konfiguracja czasu: Nastawy czasu w zakresie 10-180s dokonuje się za pomocą pokrętła umieszczonego na panelu przednim modułu.
• Okablowanie: Możliwość podłączenia dwóch przewodów o przekroju do 2,5 mm² do jednego zacisku ułatwia mostkowanie sygnałów w szafie sterowniczej.

FAQ

• Czy blok LADT4 wymaga osobnego zasilania? Nie, jest to blok styków pomocniczych montowany mechanicznie na styczniku, a jego mechanizm czasowy jest wyzwalany przez ruch kotwicy stycznika.
• Jaki jest zakres nastawy czasu? Moduł pozwala na płynną regulację opóźnienia w przedziale od 10 do 180 sekund.
• Czy mogę podłączyć do niego przewody typu linka bez tulejek? Tak, konstrukcja zacisków śrubowych umożliwia bezpieczne podłączenie przewodów giętkich bez końcówek, o ile ich przekrój mieści się w zakresie 1-2,5 mm².
• Z jakimi seriami styczników współpracuje ten blok? Produkt jest dedykowany do serii Schneider Electric TeSys D oraz TeSys F.
