Blok łączników pomocniczych 2NC tory prądowe:1NC, 1NC do styczników pomocniczych/silnikowych S00/S0, | 3RH2911-1HA02 Siemens

Alternatywny kod produktu: 3RH29111HA02

Opis i Kluczowe Cechy

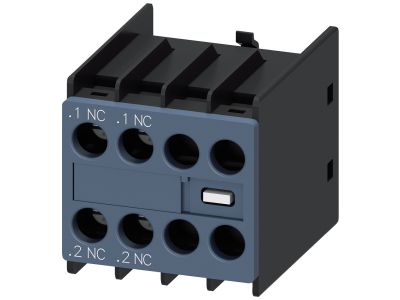

Blok łączników pomocniczych Siemens 3RH2911-1HA02 to dedykowane akcesorium do styczników pomocniczych i silnikowych serii S00/S0. Wyposażony w dwa tory prądowe normalnie zamknięte (2NC) umożliwia rozbudowę zestyków w obwodzie sterowniczym bez konieczności stosowania narzędzi. Jest to produkt zastępujący poprzedni model 3RH2911-4HA02.

• Konfiguracja styków 2NC: Dwa tory prądowe normalnie zamknięte zapewniają redundantną sygnalizację stanu i elastyczność w projektowaniu układów sterowania.
• Montaż beznarzędziowy: Blok montuje się bezpośrednio na stycznikach 3RT2 i 3RH2 bez użycia narzędzi, co skraca czas instalacji i eliminuje ryzyko błędów montażowych.
• Kompatybilność z serią S00/S0: Przeznaczony do współpracy ze stycznikami pomocniczymi i silnikowymi w tych rozmiarach, co ułatwia rozbudowę istniejących układów.
• Zastępuje poprzedni model: Produkt 3RH2911-1HA02 jest następcą modelu 3RH2911-4HA02, zapewniając ciągłość dostaw i łatwą wymianę.
• System modułowy SIRIUS: Element rodziny aparatury modułowej SIRIUS, umożliwiający elastyczne konfigurowanie szaf sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i jakości. Szczegółowe normy można znaleźć w karcie katalogowej producenta.

Zastosowanie

Blok łączników pomocniczych 3RH2911-1HA02 znajduje zastosowanie w rozbudowie obwodów sterowniczych w instalacjach przemysłowych i budynkowych. Umożliwia zwiększenie liczby zestyków pomocniczych w układach wymagających sygnalizacji, blokad lub rozdzielenia potencjałów.

• Rozbudowa obwodów sterowniczych w stycznikach pomocniczych i silnikowych serii S00/S0.
• Przesyłanie sygnałów stanu do układów PLC oraz sterowników swobodnie programowalnych.
• Sygnalizacja pozycji łączeniowej stycznika w szafach sterowniczych i rozdzielnicach.
• Realizacja blokad krzyżowych i układów redundancji w automatyce budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Blok montuje się na styczniku bez użycia narzędzi – wystarczy zatrzasnąć go w odpowiednim gnieździe. Przekroje przewodów należy dobrać do obciążenia prądowego zgodnie z dokumentacją producenta. Moment dokręcania zacisków oraz parametry przyłącza należy sprawdzić w oryginalnej karcie katalogowej.

FAQ

• Czy blok łączników pomocniczych posiada podświetlenie lub wbudowaną diodę LED? Nie, jest to czysty element stykowy przeznaczony do sygnalizacji stanu mechanicznego. W przypadku potrzeby sygnalizacji optycznej należy zastosować dedykowane moduły sygnalizacyjne.
• Jaki jest stopień ochrony tego bloku? Stopień ochrony nie został podany w danych technicznych produktu. Dla większości aparatury modułowej montowanej wewnątrz rozdzielnic standardem jest IP20. W celu uzyskania dokładnej wartości zalecamy sprawdzenie karty katalogowej producenta.
• Czy styki w tym bloku są normalnie zamknięte (NC)? Tak, blok zawiera dwa tory prądowe, oba w konfiguracji normalnie zamkniętej (2NC). Oznacza to, że w stanie spoczynku (przy braku zasilania cewki stycznika) styki są zwarte.
