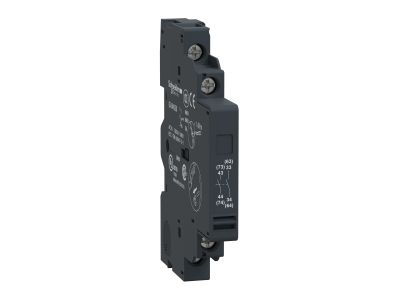

Blok styków pomocniczych do wyłącznika silnikowego GV2 i GV3 2NO, TeSys | GVAN20 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych GVAN20 z serii TeSys to profesjonalne akcesorium elektroinstalacyjne zaprojektowane przez renomowanego producenta Schneider Electric. Urządzenie zostało stworzone z myślą o rozszerzeniu funkcjonalności wyłączników silnikowych z serii GV2 oraz GV3. Wyposażenie bloku w dwa styki zwierne (2NO) umożliwia precyzyjną sygnalizację stanu pracy napędu lub przekazywanie informacji o zadziałaniu zabezpieczenia do układów sterowania i automatyki. Konstrukcja charakteryzuje się dużą zdolnością zwarciową, co eliminuje konieczność stosowania dodatkowego dobezpieczenia aparatów w większości standardowych aplikacji przemysłowych.

• Konfiguracja styków: 2NO (normalnie otwarte), zapewniające niezawodne zamykanie obwodu pomocniczego.
• Kompatybilność: Pełna integracja z wyłącznikami silnikowymi TeSys GV2 i GV3.
• Bezpieczeństwo: Możliwość zablokowania aparatu na kłódkę bez konieczności stosowania dodatkowych elementów montażowych, co znacząco podnosi standardy LOTO (Lockout/Tagout).
• Ochrona: Współpraca z aparatami zapewniającymi potrójne zabezpieczenie: przed przeciążeniem, zwarciem oraz zanikiem fazy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-5-1, co gwarantuje wysoką trwałość mechaniczną oraz elektryczną styków pomocniczych. Dzięki certyfikacji CE oraz zgodności z dyrektywami środowiskowymi, blok styków GVAN20 jest dopuszczony do użytku w najbardziej wymagających instalacjach przemysłowych na całym świecie, zapewniając pełne bezpieczeństwo operatorów i maszyn.

Zastosowanie

Blok styków pomocniczych GVAN20 znajduje szerokie zastosowanie w systemach sterowania silnikami elektrycznymi. Jest kluczowym elementem w układach, gdzie wymagane jest monitorowanie statusu wyłącznika silnikowego przez sterowniki PLC lub systemy wizualizacji SCADA. Idealnie sprawdza się w szafach sterowniczych przemysłu maszynowego, systemach HVAC oraz w infrastrukturze budynkowej. Dzięki możliwości sygnalizacji stanu pracy, pozwala na szybką diagnostykę i minimalizację przestojów w procesach produkcyjnych.

Wskazówki Montażowe

Montaż bloku styków GVAN20 jest intuicyjny i nie wymaga specjalistycznych narzędzi. Urządzenie montuje się z boku wyłącznika silnikowego GV2 lub GV3 za pomocą zatrzasków, co zapewnia stabilne połączenie mechaniczne i elektryczne. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk i uniknąć przegrzewania się przewodów. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądów pomocniczych, co gwarantuje bezawaryjną pracę układu sygnalizacji.

FAQ

• Czy blok GVAN20 wymaga dodatkowych adapterów do montażu? Nie, blok jest w pełni kompatybilny z wyłącznikami GV2 i GV3 i montuje się go bezpośrednio na boku aparatu.
• Czy styki 2NO mogą pracować w obwodach bezpieczeństwa? Tak, o ile są częścią odpowiednio zaprojektowanego układu sterowania zgodnego z analizą ryzyka maszyny.
• Czy urządzenie posiada funkcję blokady? Tak, konstrukcja wspiera blokowanie aparatu głównego na kłódkę, co jest kluczowe podczas prac serwisowych.
