Blok pomocniczych wyłączników elektroniki 1NO+1NC, tor prąd.: 1NO,--,--, 1NC | 3RH2911-1NF11 Siemens

Alternatywny kod produktu: 3RH29111NF11

Opis i Kluczowe Cechy

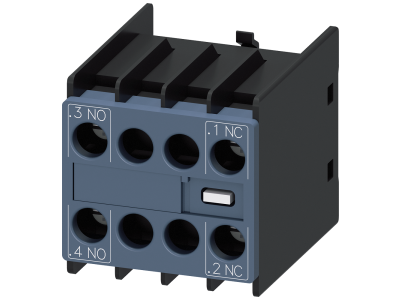

Blok pomocniczych wyłączników elektroniki Siemens SIRIUS 3RH2911-1NF11 to modułowy łącznik pomocniczy z konfiguracją styków 1NO+1NC, przeznaczony do rozbudowy zestyków pomocniczych w obwodzie sterowniczym. Dzięki możliwości montażu przedniego bez użycia narzędzi na stycznikach 3RT2 i 3RH2, umożliwia szybkie i elastyczne dodawanie dodatkowych styków bez ingerencji w główną instalację. Kompaktowa budowa oszczędza miejsce w rozdzielnicy, a solidne wykonanie gwarantuje niezawodność w długotrwałej eksploatacji.

• Konfiguracja styków 1NO+1NC: Zapewnia zarówno zestyk normalnie otwarty do załączania, jak i normalnie zamknięty do sygnalizacji stanu lub realizacji bezpiecznych obwodów wyłączenia.
• Montaż przedni bez narzędzi: Możliwość szybkiego i pewnego mocowania na stycznikach serii 3RT2 i 3RH2 bez konieczności stosowania dodatkowych elementów mocujących, co skraca czas instalacji.
• Kompatybilność z systemem SIRIUS: Moduł jest integralną częścią modułowego systemu SIRIUS, co zapewnia spójność i łatwą rozbudowę układów sterowania.
• Styki z wymuszonym przełączaniem (w stycznikach pomocniczych): Zapewnia niezawodną separację obwodów, zwiększając bezpieczeństwo w aplikacjach sterowniczych.
• Przeznaczenie do obwodów sterowniczych: Idealny do aplikacji, w których wymagane jest dodatkowe sprzężenie zwrotne, sygnalizacja położenia styków głównych lub realizacja złożonych sekwencji logicznych.

Zgodność z Normami

Blok pomocniczy Siemens SIRIUS 3RH2911-1NF11 spełnia wymagania europejskich norm dotyczących aparatury łączeniowej i jest oznakowany znakiem CE. Produkt wyprodukowany zgodnie ze standardami DIN oraz wewnętrznymi procedurami jakości Siemens, co potwierdza jego niezawodność i bezpieczeństwo w zastosowaniach przemysłowych.

Zastosowanie

Blok pomocniczy 3RH2911-1NF11 jest dedykowany do zastosowań w przemysłowej automatyce i instalacjach sterowniczych, gdzie konieczna jest rozbudowa styków pomocniczych w stycznikach. Umożliwia realizację dodatkowych funkcji sygnalizacyjnych i sterujących bez konieczności stosowania oddzielnych przekaźników.

• Rozbudowa zestyków pomocniczych w stycznikach mocy serii 3RT2 i stycznikach pomocniczych 3RH2.
• Realizacja obwodów sterowania PLC – dodatkowe wejścia/wyjścia logiczne.
• Sygnalizacja stanu łącznika (np. załączenie/wyłączenie) w szafach sterowniczych.
• Budowa bezpiecznych obwodów wyłączników awaryjnych i sprzężeń zwrotnych w automatyce budynkowej.

Wskazówki Montażowe

Montaż i podłączenie bloku pomocniczego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całego układu. Moduł przeznaczony jest do montażu na stycznikach 3RT2/3RH2 – należy go nasunąć na przednią część stycznika bez użycia narzędzi: mechaniczny zatrzask zapewnia pewne mocowanie. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z dokumentacją techniczną producenta, biorąc pod uwagę maksymalny prąd obwodu sterowniczego. Moment dokręcania zacisków śrubowych (jeśli dotyczy) stosować zgodnie z danymi na styczniku bazowym lub w karcie katalogowej.

FAQ

• Czy blok pomocniczy 3RH2911-1NF11 jest wyposażony w podświetlenie LED? Nie, w standardowej wersji produkt nie posiada podświetlenia. Blok pełni wyłącznie funkcję łącznika pomocniczego – sygnalizacja stanu może być realizowana poprzez odpowiednie podłączenie styków do układu sterowania.
• Jaki stopień ochrony ma ten moduł? W danych wejściowych nie podano konkretnego stopnia IP. Zgodnie z ogólną praktyką dla aparatury modułowej montowanej w rozdzielnicach, standardowy stopień ochrony to IP20 (ochrona przed dotykiem palcem i ciałami stałymi >12,5 mm). W przypadku montażu w szafie o wyższej szczelności, ochrona wynika z obudowy zewnętrznej.

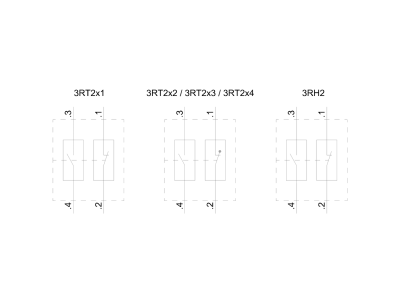

• Jaki jest tryb pracy styków – normalnie otwarty (NO) i normalnie zamknięty (NC)? Tak, blok posiada jeden zestyk normalnie otwarty (13-14) i jeden normalnie zamknięty (21-22). Styki te są bez opóźnienia i charakteryzują się wymuszonym przełączaniem w połączeniu ze stycznikami pomocniczymi 3RH2, co zapewnia niezawodną separację obwodów.
