Blok łączników pomocniczych 4NO, tor prąd.: 1NO, 1NO, 1NO, 1NO | 3RH2911-1XA40-0MA0 Siemens

Alternatywny kod produktu: 3RH29111XA400MA0

Opis i Kluczowe Cechy

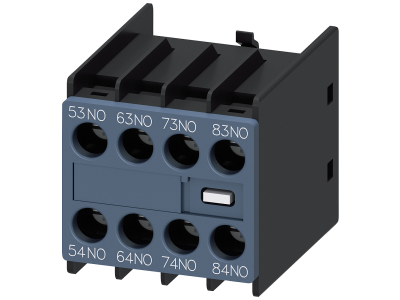

Blok łączników pomocniczych Siemens SIRIUS o indeksie 3RH2911-1XA40-0MA0 to moduł rozbudowy dla styczników mocy i pomocniczych serii 3RT2 oraz 3RH2. Wyposażony w cztery styki normalnie otwarte (4NO), umożliwia zwiększenie liczby torów sygnalizacyjnych i sterowniczych bez konieczności stosowania dodatkowego okablowania. Montaż przedni, beznarzędziowy – oszczędza czas instalacji i zmniejsza ryzyko błędów.

• Cztery styki normalnie otwarte (4NO): zapewniają rozbudowę obwodów sterowniczych o cztery niezależne tory sygnałowe, co zwiększa funkcjonalność układu bez konieczności stosowania dodatkowych styczników.
• Montaż przedni bez narzędzi: blok zatrzaskuje się bezpośrednio na stycznikach 3RT2 i 3RH2 – skraca czas instalacji i eliminuje potrzebę dokręcania śrub.
• Kompatybilność z serią SIRIUS: przeznaczony do współpracy z aparaturą modułową Siemens, gwarantuje spójność mechaniczną i elektryczną w rozdzielnicach.
• Wersja z przyłączem śrubowym (domyślnie): umożliwia pewne i trwałe połączenie przewodów – odpowiednie do zastosowań przemysłowych i budynkowych.
• Bezobsługowa konstrukcja styków: styki bez opóźnienia czasowego, przeznaczone do częstego łączenia, nie wymagają regulacji ani konserwacji.

Zgodność z Normami

Blok łączników pomocniczych SIRIUS 3RH29 jest zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada oznakowanie CE. Przeznaczony do pracy w typowych warunkach przemysłowych.

Zastosowanie

Blok 4NO znajduje zastosowanie wszędzie tam, gdzie wymagana jest rozbudowa obwodów sterowniczych w układach z stycznikami mocy i pomocniczymi serii SIRIUS. Umożliwia przekazywanie sygnałów do układów automatyki, sygnalizacji oraz sterowania.

• Rozbudowa zestyków pomocniczych w stycznikach mocy 3RT2 – do monitorowania stanu łącznika (sygnalizacja załączenia/wyłączenia).
• Przekazywanie sygnałów do sterowników PLC lub przekaźników w szafach sterowniczych.
• Sterowanie cewkami kolejnych styczników w układach kaskadowych lub gwiazda-trójkąt.
• Sygnalizacja stanu pracy w panelach operatorskich i wizualizacjach.

Wskazówki Montażowe

Montaż i podłączanie bloku łączników pomocniczych może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Blok mocuje się na styczniku od przodu – nie wymaga narzędzi ani dokręcania. Przekrój przewodów należy dobrać do obciążenia prądowego zgodnie z danymi technicznymi stycznika. Moment dokręcania połączeń śrubowych – zgodnie z dokumentacją producenta. Przed uruchomieniem sprawdzić poprawność montażu i działanie styków.

FAQ

• Czy blok łączników ma podświetlenie LED? Nie, blok 3RH2911-1XA40-0MA0 nie jest wyposażony w podświetlenie. Jest to pasywny moduł styków pomocniczych przeznaczony do sygnalizacji stanu stycznika.
• Jaki stopień ochrony ma ten blok? W dostarczonej dokumentacji nie podano konkretnej wartości IP. W typowych warunkach montażu wewnątrz rozdzielnicy (obudowa IP54 lub wyższa) stopień ochrony samego bloku odpowiada układowi montażowemu – zaleca się stosowanie w suchym otoczeniu.

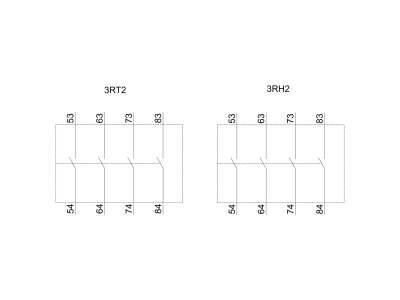

• Czy styki są normalnie otwarte (NO) czy normalnie zamknięte (NC)? Podane w symbolu cztery styki są normalnie otwarte (4NO). Oznacza to, że zwierają się dopiero po załączeniu cewki stycznika (lub wymuszeniu mechanicznym w przypadku styczników pomocniczych).
