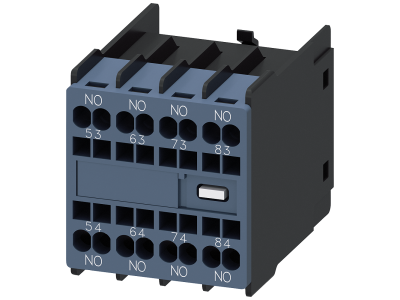

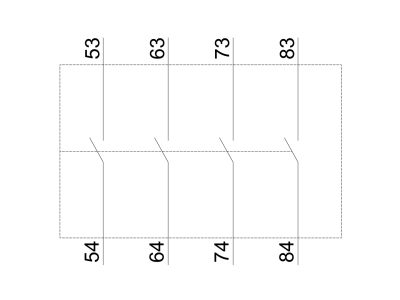

Blok łączników pomocniczych 4NO, tor prąd.: 1NO, 1NO, 1NO, 1NO do styczników pomocniczych, S00 | 3RH2911-2GA40 Siemens

Alternatywny kod produktu: 3RH29112GA40

Opis i Kluczowe Cechy

Blok łączników pomocniczych Siemens SIRIUS 3RH2911-2GA40 to moduł rozszerzający liczbę zestyków pomocniczych w obwodach sterowniczych. Wyposażony w cztery zestyki normalnie otwarte (4NO), przeznaczony do montażu na stycznikach pomocniczych wielkości S00. Dzięki beznarzędziowemu systemowi mocowania umożliwia szybką rozbudowę aparatury bez ingerencji w istniejące połączenia.

• 4 zestyki normalnie otwarte (4NO): znaczne zwiększenie liczby obwodów sterowniczych lub sygnalizacyjnych bez konieczności stosowania dodatkowych styczników.
• Dedykowany do styczników pomocniczych S00: idealne dopasowanie do kompaktowej aparatury systemu SIRIUS, zapewniające stabilność mechaniczną i elektryczną.
• Montaż beznarzędziowy na przodzie stycznika: oszczędność czasu pracy instalatora i łatwa rozbudowa istniejących układów sterowania.
• System modułowy SIRIUS: kompatybilność z szeroką gamą styczników mocy 3RT2 i styczników pomocniczych 3RH2, co ułatwia planowanie i rozbudowę rozdzielnic.
• Konstrukcja z wymuszonym przełączaniem (w stycznikach pomocniczych 3RH) i możliwość realizacji styków lustrzanych (w stycznikach mocy 3RT): podwyższone bezpieczeństwo funkcjonalne w aplikacjach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm branżowych oraz posiada certyfikację CE. Zastosowane rozwiązania konstrukcyjne gwarantują niezawodność w obwodach sterowniczych w warunkach przemysłowych i budynkowych.

Zastosowanie

Blok łączników pomocniczych 3RH2911-2GA40 znajduje zastosowanie wszędzie tam, gdzie wymagana jest rozbudowa zestyków pomocniczych w stycznikach wielkości S00. Sprawdza się w obwodach sterowania, sygnalizacji oraz współpracy z układami automatyki.

• Rozbudowa styczników pomocniczych 3RH2 w szafach sterowniczych – zwiększenie liczby obwodów sygnałowych i sterujących.
• Tworzenie układów przekaźnikowych do realizacji sekwencji załączania w maszynach i urządzeniach.
• Współpraca z modułowymi systemami sterowania (PLC) – dostarczanie sygnałów zwrotnych o stanie stycznika.
• Monitorowanie i sygnalizacja pracy styczników w instalacjach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Blok mocuje się na przedniej stronie stycznika pomocniczego S00 bez użycia narzędzi – wystarczy zatrzasnąć moduł w odpowiednim gnieździe. Momenty dokręcania zacisków oraz przekrój przewodów należy dobierać zgodnie z dokumentacją producenta stycznika bazowego. Pamiętaj o zachowaniu wymaganych odstępów izolacyjnych.

FAQ

• Czy montaż bloku 3RH2911-2GA40 wymaga narzędzi? Nie, moduł jest przystosowany do beznarzędziowego mocowania na stycznikach pomocniczych S00 – wystarczy ręczne zatrzaśnięcie go w odpowiednim miejscu.
• Do jakich styczników pasuje ten blok łączników? Blok przeznaczony jest do styczników pomocniczych wielkości S00 z serii Siemens SIRIUS (3RH2), a także może być montowany na stycznikach mocy 3RT2 w odpowiedniej konfiguracji (styki lustrzane).
• Czy wszystkie zestyki w bloku są normalnie otwarte? Tak, model 3RH2911-2GA40 posiada cztery zestyki normalnie otwarte (4NO). W razie potrzeby zastosowania zestyków normalnie zamkniętych należy dobrać odpowiednią wersję z rodziny 3RH29.
