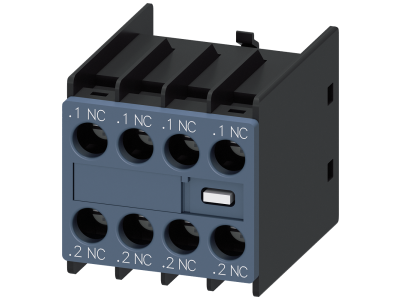

Blok łączników pomocniczych 4NC tory prądowye:1NC, 1NC 1NC do styczników pomocniczych/silnik. S00/S0 | 3RH2911-1FA04 Siemens

Alternatywny kod produktu: 3RH29111FA04

Opis i Kluczowe Cechy

Blok łączników pomocniczych o symbolu 3RH2911-1FA04 wyposażony w cztery styki normalnie zamknięte (NC) przeznaczony jest do współpracy ze stycznikami serii 3RT2.1, 3RT2.2, 3RH21 oraz 3RH24. Dzięki zastosowaniu czterech torów prądowych NC umożliwia rozbudowę funkcji sterujących i sygnalizacyjnych bez konieczności stosowania dodatkowych przekaźników. Produkt zastępuje poprzedni model 3RH2911-4FA04, co ułatwia modernizację istniejących instalacji.

• Cztery styki NC (normalnie zamknięte): Zapewniają niezawodną sygnalizację stanu łączeniowego stycznika oraz realizację dodatkowych funkcji blokad i zabezpieczeń w obwodach sterowania.
• Kompatybilność ze stycznikami 3RT2.1, 3RT2.2, 3RH21, 3RH24: Umożliwia łatwą rozbudowę systemu sterowania bez konieczności zmiany istniejącej aparatury – idealne do modernizacji i rozbudowy szaf sterowniczych.
• Zastępuje poprzedni model 3RH2911-4FA04: Usprawnia proces wymiany w istniejących instalacjach – ten sam sposób montażu i okablowania, co skraca czas modernizacji.
• Szybka i prosta instalacja: Dzięki dopasowaniu do standardowych styczników montaż odbywa się bez użycia narzędzi specjalnych, co przyspiesza prace elektryka.
• Przeznaczony do obciążeń rezystancyjnych, indukcyjnych i pojemnościowych: Uniwersalność zastosowania w różnych typach obwodów sterowania – od silników po układy PLC.

Zgodność z Normami

Blok styków pomocniczych został zaprojektowany zgodnie z obowiązującymi europejskimi normami dla aparatury sterowniczej i posiada oznakowanie CE. Spełnia wymagania standardów DIN w zakresie kompatybilności mechanicznej i elektrycznej z wymienionymi stycznikami, co gwarantuje bezpieczną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Produkt znajduje zastosowanie w układach sterowania silnikami, w infrastrukturze budynkowej oraz w przemyśle, gdzie wymagana jest sygnalizacja stanu łączników lub realizacja funkcji blokad. Dzięki czterem stykom NC może pracować w trudnych warunkach serwisowych.

• Sterowanie i sygnalizacja stanu styczników w układach napędowych silników elektrycznych.
• Realizacja impulsów sterujących do przekaźników, styczników pomocniczych lub wejść PLC.
• Układy blokad bezpieczeństwa w obwodach sterowania maszyn.
• Automatyka budynkowa – sygnalizacja położenia styczników w szafach rozdzielczych.

Wskazówki Montażowe

Montaż i podłączenie bloku łączników pomocniczych może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta – nieprzestrzeganie zaleceń może prowadzić do przegrzania styków.

FAQ

• Czy blok styków posiada podświetlenie? Nie – model 3RH2911-1FA04 nie jest wyposażony w diody LED ani inne źródła światła. Sygnalizację stanu należy realizować za pomocą zewnętrznych wskaźników.
• Jaki jest stopień ochrony tego bloku? Standardowo dla aparatury modułowej montowanej w rozdzielnicach IP20 – ochrona przed dotykiem palcem. Dokładny stopień ochrony należy sprawdzić w dokumentacji technicznej stycznika nadrzędnego.

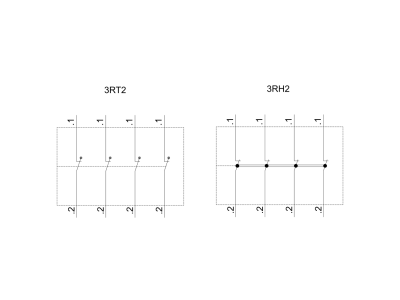

• Czy styki są normalnie otwarte (NO) czy zamknięte (NC)? Wszystkie cztery tory prądowe to styki normalnie zamknięte (NC). Oznacza to, że w stanie spoczynku (przy wyłączonym styczniku) styki są zwarte.
