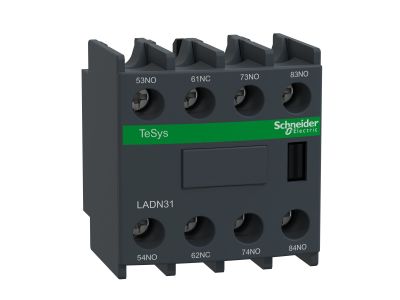

Blok styków pomocniczych 3NO+1NC zaciski śrubowe, TeSys K, D | LADN31 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych Schneider Electric o numerze katalogowym LADN31 to zaawansowany komponent z serii TeSys, zaprojektowany z myślą o rozszerzeniu funkcjonalności styczników mocy. Urządzenie zostało wyposażone w cztery styki pomocnicze w konfiguracji 3NO (trzy styki zwierne) oraz 1NC (jeden styk rozwierny). Taka konfiguracja pozwala na jednoczesną realizację sygnałów potwierdzenia pracy, blokad elektrycznych oraz monitorowania stanu urządzenia w systemach automatyki. Wykorzystanie zacisków śrubowych gwarantuje trwałe i pewne połączenie przewodów, co jest kluczowe w środowiskach narażonych na wibracje. Kompaktowa budowa bloku pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej bez konieczności zwiększania szerokości aparatury modułowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w aplikacjach przemysłowych. Blok styków LADN31 spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania i dopuszczenie do użytku na rynkach globalnych. Stopień ochrony zacisków zapewnia bezpieczeństwo obsługi i minimalizuje ryzyko przypadkowego dotknięcia części pod napięciem.

Zastosowanie

Bloki styków pomocniczych TeSys znajdują szerokie zastosowanie w sektorze przemysłowym, infrastrukturze krytycznej oraz budownictwie komercyjnym. Są dedykowane do sterowania wszystkimi rodzajami silników elektrycznych, pracujących zarówno w normalnych, jak i trudnych warunkach serwisowych (kategorie użytkowania AC-15 oraz DC-13). Urządzenie doskonale radzi sobie z obciążeniami rezystancyjnymi, indukcyjnymi oraz pojemnościowymi, co czyni je uniwersalnym rozwiązaniem w układach sterowania pompami, wentylatorami, przenośnikami oraz systemami oświetlenia przemysłowego.

Wskazówki Montażowe

Instalacja bloku LADN31 jest szybka i intuicyjna dzięki systemowi montażu czołowego typu "zatrzaskowego" na stycznikach serii TeSys D oraz TeSys K. Przed przystąpieniem do montażu należy upewnić się, że zasilanie obwodu głównego i sterowniczego jest odłączone. Przewody należy odizolować na odpowiednią długość i umieścić w zaciskach śrubowych, dbając o zachowanie zalecanego momentu dokręcania, co zapobiega przegrzewaniu się styków. Po zamontowaniu warto przeprowadzić test mechaniczny, sprawdzając poprawność działania styków przy ręcznym lub elektrycznym załączeniu stycznika.

FAQ

• Czy blok LADN31 pasuje do wszystkich styczników Schneider Electric? Produkt jest kompatybilny z większością styczników z serii TeSys D oraz TeSys K, które posiadają gniazdo do montażu czołowego styków pomocniczych.
• Jaka jest funkcja styku NC w tym module? Styk NC (Normalnie Zamknięty) służy najczęściej do realizacji blokad elektrycznych (np. w układach nawrotnych) lub do sygnalizacji stanu spoczynku urządzenia.
• Czy montaż wymaga użycia specjalistycznych narzędzi? Do montażu mechanicznego nie są wymagane narzędzia (system zatrzaskowy), natomiast do podłączenia przewodów wystarczy standardowy wkrętak płaski lub krzyżakowy.
