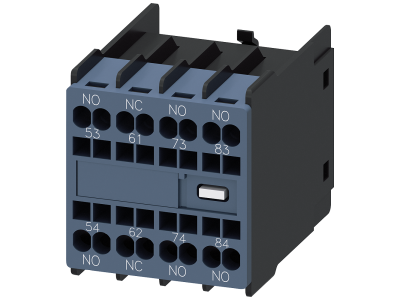

Blok łączników pomocniczych 3NO+1NC, tor prąd.: 1NO, 1NC, 1NO, 1NO | 3RH2911-2XA31-0MA0 Siemens

Alternatywny kod produktu: 3RH29112XA310MA0

Opis i Kluczowe Cechy

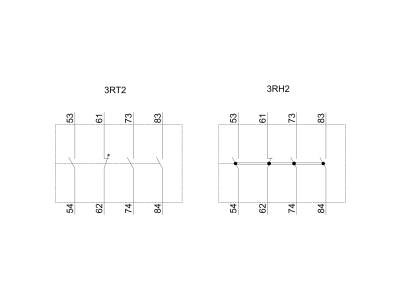

Blok łączników pomocniczych Siemens 3RH2911-2XA31-0MA0 z serii SIRIUS to element do rozbudowy zestyków pomocniczych w obwodzie sterowniczym. Posiada cztery tory prądowe: 3 normalnie otwarte (NO) i 1 normalnie zamknięty (NC), co pozwala na elastyczne sterowanie i sygnalizację. Przeznaczony do montażu przedniego na stycznikach 3RT2 i stycznikach pomocniczych 3RH2 bez użycia narzędzi, niezależnie od ich wielkości.

• Zestyk 3NO+1NC: Umożliwia podłączenie czterech niezależnych obwodów sterowniczych – trzech normalnie otwartych i jednego normalnie zamkniętego.
• Montaż przedni bez narzędzi: Szybka i prosta instalacja na stycznikach 3RT2 i 3RH2, skracająca czas montażu.
• Kompatybilność z systemem SIRIUS: Modułowa konstrukcja pozwala na elastyczną rozbudowę zestyków pomocniczych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zaprojektowany zgodnie z wymaganiami dla aparatury sterowniczej w instalacjach niskiego napięcia.

Zastosowanie

Blok łączników pomocniczych 3RH2911 znajduje zastosowanie w rozbudowie obwodów sterowniczych styczników i styczników pomocniczych serii SIRIUS. Idealny do:

• Sterowania odbiornikami w szafach sterowniczych i rozdzielnicach.
• Przekazywania impulsów do styczników, przekaźników lub sterowników PLC.
• Sygnalizacji stanu pracy urządzeń (np. załączanie/wyłączanie).
• Automatyki budynkowej i przemysłowej wymagającej dodatkowych zestyków pomocniczych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Blok montuje się na przedniej stronie stycznika 3RT2 lub 3RH2 bez użycia narzędzi – wystarczy dociągnąć go do zatrzasku. Momenty dokręcania połączeń elektrycznych oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy ten blok łączników można zamontować na styczniku 3RT2? Tak, blok 3RH2911 przeznaczony jest do montażu przedniego na stycznikach 3RT2 oraz stycznikach pomocniczych 3RH2, niezależnie od ich wielkości.
• Ile styków posiada ten blok i jaka jest ich konfiguracja? Blok wyposażony jest w cztery tory prądowe: trzy normalnie otwarte (NO) i jeden normalnie zamknięty (NC) – konfiguracja 3NO+1NC.
• Czy do montażu potrzebne są narzędzia? Nie, montaż odbywa się bez użycia narzędzi – blok zatrzaskuje się bezpośrednio na styczniku.
