Blok łączników pomocniczych, 3NO+1NC, Tor prądowy 1NO, 1NC, 1NO, 1NO dla styczników pomocniczych S00 | 3RH2911-2GA31 Siemens

Alternatywny kod produktu: 3RH29112GA31

Opis i Kluczowe Cechy

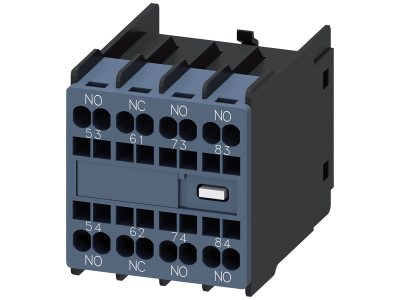

Blok łączników pomocniczych o symbolu 3RH2911-2GA31 przeznaczony jest do styczników pomocniczych serii S00 (modele 3RH2140 i 3RH2440). Posiada konfigurację styków 3NO+1NC oraz przyłącze sprężynowe, co umożliwia szybki i bezpieczny montaż czołowy bez użycia narzędzi.

• Konfiguracja styków 3NO+1NC: trzy styki normalnie otwarte i jeden normalnie zamknięty zapewniają elastyczność w budowie układów sterowania i sygnalizacji.
• Przyłącze sprężynowe: beznarzędziowa, szybka i pewna instalacja przewodów skraca czas montażu i zwiększa niezawodność połączeń.
• Montaż czołowy: łatwe dociśnięcie bloku do stycznika bez konieczności demontażu innych elementów.
• Kompatybilność ze stycznikami S00 (3RH2140, 3RH2440): gwarantuje dopasowanie mechaniczne i elektryczne z dedykowanymi urządzeniami.
• Niezawodne styki pomocnicze: odpowiednie do sygnalizacji stanu i sterowania w układach automatyki przemysłowej i budynkowej.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania stawiane aparaturze modułowej stosowanej w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Blok łączników pomocniczych 3RH2911-2GA31 znajduje zastosowanie w układach sterowania i automatyki, gdzie wymagane jest rozszerzenie funkcjonalności styczników.

• Sygnalizacja stanu załączenia/wyłączenia stycznika w obwodach sterowniczych.
• Przekazywanie informacji zwrotnej do sterownika PLC lub systemu nadzoru.
• Sterowanie dodatkowymi obwodami przy użyciu styków NO/NC bez ingerencji w główny tor prądowy.
• Element rozszerzający w szafach sterowniczych maszyn i linii produkcyjnych.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Blok montuje się czołowo na styczniku zamocowanym na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obciążeniem styków. W przypadku przyłącza sprężynowego przewód wprowadza się bez użycia narzędzi – dla zapewnienia trwałości połączenia stosować przewody o odpowiednim przekroju. Ewentualny moment dokręcania (jeśli dotyczy) należy sprawdzić w dokumentacji producenta.

FAQ

• Czy blok 3RH2911-2GA31 pasuje do wszystkich styczników serii S00? Blok przeznaczony jest do styczników pomocniczych 3RH2140 i 3RH2440. Przed montażem zaleca się sprawdzenie kompatybilności z konkretnym modelem.
• Jakie są parametry elektryczne styków (napięcie, prąd)? Szczegółowe wartości znamionowe podane są w karcie katalogowej producenta. Przy doborze należy kierować się danymi technicznymi konkretnego zastosowania.
• Czy przyłącze sprężynowe wymaga użycia narzędzi? Nie – przyłącze sprężynowe umożliwia szybkie i bezpieczne podłączenie przewodów bez śrubokrętu. Należy stosować przewody o odpowiednim przekroju zgodnie z instrukcją.
