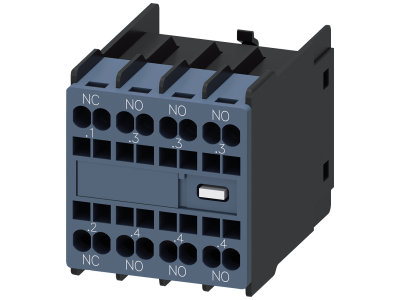

Blok łączników pomocniczych 3NO+1NC tory prądowe:1NC, 1NO, 1NO do styczników pomoc./silnik. S00/S0 | 3RH2911-2HA31 Siemens

Alternatywny kod produktu: 3RH29112HA31

Opis i Kluczowe Cechy

Blok łączników pomocniczych Siemens SIRIUS 3RH2911-2HA31 to rozbudowa zestyków pomocniczych w obwodzie sterowniczym, wyposażona w konfigurację 3NO+1NC (trzy styki normalnie otwarte i jeden normalnie zamknięty). Przeznaczony do montażu na stycznikach pomocniczych i silnikowych wielkości S00/S0. Pozwala na szybkie dodanie dodatkowych torów sygnalizacyjnych bez konieczności stosowania narzędzi.

• Konfiguracja styków 3NO+1NC: Trzy zestyk normalnie otwarte do sygnalizacji załączenia oraz jeden normalnie zamknięty do realizacji blokad lub sygnalizacji wyłączenia – pełna kontrola nad stanem stycznika.
• Beznarzędziowy montaż na stycznikach 3RT2 i 3RH2: Szybka instalacja bez użycia narzędzi, niezależnie od wielkości stycznika – oszczędność czasu podczas rozbudowy szaf sterowniczych.
• Kompatybilność z wielkościami S00 i S0: Uniwersalne zastosowanie w popularnych stycznikach pomocniczych i silnikowych Sírius – jeden blok pasuje do wielu wariantów.
• Wymuszone przełączanie styków (w stycznikach pomocniczych 3RH): Zapewnia niezawodność sygnalizacji i bezpieczeństwo w układach automatyki.
• Przyłącze śrubowe: Trwałe i pewne połączenie przewodów, dostosowane do standardowych narzędzi instalatorskich.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa dla aparatury łączeniowej i posiada certyfikat CE. Gwarantuje to niezawodność działania w instalacjach przemysłowych i budynkowych przy zachowaniu wymaganych standardów ochrony.

Zastosowanie

Blok łączników pomocniczych 3RH29 znajduje zastosowanie wszędzie tam, gdzie wymagana jest rozbudowa obwodów sterowniczych styczników. Umożliwia realizację dodatkowych funkcji bez konieczności zmiany głównego układu.

• Sygnalizacja stanu załączenia styczników silnikowych i pomocniczych w szafach sterowniczych.
• Rozbudowa układów automatyki maszyn o dodatkowe tory pomocnicze dla sterowników PLC.
• Realizacja blokad i sekwencji załączania bez potrzeby stosowania dodatkowych przekaźników.
• Wykorzystanie w systemach sterowania oświetleniem, wentylacją i innymi odbiornikami w automatyce budynkowej.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Blok montuje się beznarzędziowo na stycznikach serii 3RT2 i 3RH2 (wielkości S00/S0) – należy go nasunąć na przednią część stycznika aż do zatrzaśnięcia. Przekrój przewodów i moment dokręcania śrub zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Po montażu sprawdzić poprawność działania styków.

FAQ

• Czy blok 3RH2911-2HA31 posiada diody LED sygnalizacyjne? Nie, jest to blok styków pomocniczych bez elementów podświetlających. Do wizualnej sygnalizacji stanu zaleca się zastosowanie dodatkowych modułów LED lub sprawdzenie multimetrem.
• Jaki stopień ochrony IP ma ten blok? Sam blok nie posiada określonego stopnia ochrony – zależy on od obudowy, w której zamontowany jest stycznik. W typowych rozdzielnicach aparatura stykowa pracuje w środowisku IP20.
• Czy styki w tym bloku są zwierne czy rozwierne w stanie spoczynku? Blok zawiera trzy styki normalnie otwarte (NO) – w stanie spoczynku rozwarte – oraz jeden styk normalnie zamknięty (NC) – w stanie spoczynku zwarty.
