Blok łączników pomocniczych 3NO+1NC, tor prąd.: 1NO, 1NC, 1NO, 1NO | 3RH2911-1XA31-0MA0 Siemens

Alternatywny kod produktu: 3RH29111XA310MA0

Opis i Kluczowe Cechy

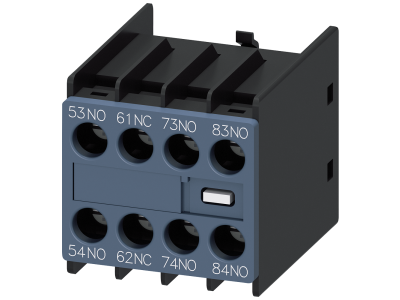

Blok łączników pomocniczych Siemens SIRIUS 3RH2911-1XA31-0MA0 to moduł rozszerzający zestyków dla obwodów sterowniczych, dedykowany do styczników mocy 3RT2 i styczników pomocniczych 3RH2. Wyposażony w cztery tory prądowe o konfiguracji 3 normalnie otwarte (NO) + 1 normalnie zamknięty (NC), co umożliwia elastyczne okablowanie układów automatyki bez konieczności stosowania dodatkowych przekaźników.

• Konfiguracja styków 3NO+1NC: Umożliwia równoczesne sterowanie trzema obwodami i sygnalizację stanu lub blokadę w jednym – redukuje liczbę elementów w szafie sterowniczej.
• Montaż beznarzędziowy na stycznikach 3RT2 i 3RH2: Blok zatrzaskuje się na przedniej stronie aparatu bez użycia narzędzi, co skraca czas instalacji i minimalizuje ryzyko błędów montażowych.
• Cztery tory prądowe w kompaktowej obudowie: Oszczędza miejsce na szynie DIN, zachowując pełną funkcjonalność rozbudowy zestyków pomocniczych.
• Dedykowany do systemu SIRIUS: Zapewnia pełną kompatybilność mechaniczną i elektryczną z modułową rodziną styczników i przełączników Siemens.
• Brak konieczności okablowania dodatkowych zasileń: Styki przełączane są bezpośrednio przez mechanizm stycznika, co upraszcza schemat połączeń.

Zgodność z Normami

Blok łączników pomocniczych został zaprojektowany zgodnie z wymaganiami norm europejskich i posiada certyfikację CE. Produkt przeznaczony do stosowania w instalacjach przemysłowych spełniających standardy bezpieczeństwa dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Blok łączników pomocniczych 3RH2911-1XA31-0MA0 znajduje zastosowanie w obwodach sterowniczych maszyn i urządzeń, gdzie wymagana jest rozbudowa zestyków pomocniczych styczników bez konieczności stosowania dodatkowych przekaźników.

• Sterowanie wieloma odbiornikami (silniki, grzałki, elektrozawory) z jednego stycznika – styki NO realizują załączanie, styk NC sygnalizuje stan zadziałania lub blokadę.
• Przekazywanie sygnałów sterujących do sterowników PLC lub przekaźników pośredniczących w rozdzielnicach i szafach sterowniczych.
• Realizacja układów zabezpieczeń i blokad – styk NC może służyć do odcięcia obwodu sterowania w przypadku zadziałania stycznika głównego.
• Rozbudowa styczników w maszynach pakujących, transportowych oraz w systemach HVAC – wszędzie tam, gdzie wymagana jest elastyczna konfiguracja zestyków bez zwiększania liczby aparatów.

Wskazówki Montażowe

Montaż i podłączenie bloku łączników pomocniczych może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całego układu. Blok zatrzaskuje się na przedniej stronie stycznika 3RT2 lub 3RH2 bez użycia narzędzi – należy go wsunąć w prowadnice aż do wyraźnego kliknięcia. Podłączenie przewodów wykonaj zgodnie z dokumentacją techniczną producenta, z zachowaniem właściwego momentu dokręcania zacisków. Przekrój przewodów dobierz do prądu obwodu sterowniczego (zgodnie z normą IEC/EN 60947-5-1). Po montażu sprawdź działanie mechaniczne styków poprzez ręczne zadziałanie stycznika.

FAQ

• Czy montaż bloku wymaga narzędzi? Nie, blok 3RH2911-1XA31-0MA0 montowany jest beznarzędziowo poprzez zatrzaśnięcie na przedniej stronie styczników 3RT2 i 3RH2.

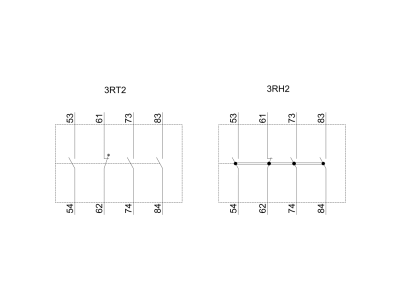

• Jaka jest konfiguracja styków w tym bloku? Blok posiada cztery tory prądowe: trzy normalnie otwarte (NO) i jeden normalnie zamknięty (NC), co daje układ 3NO+1NC.
• Czy blok można stosować ze stycznikami innych producentów? Blok jest dedykowany wyłącznie do styczników serii SIRIUS 3RT2 i 3RH2 firmy Siemens. Nie gwarantuje się kompatybilności z aparatami innych producentów.
