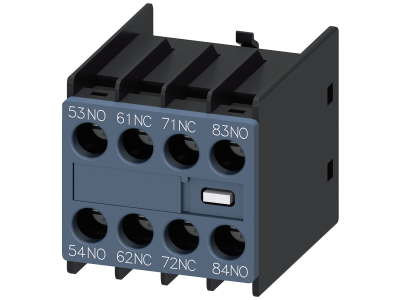

Blok styków pomocniczych 2NO i 2NC Montaż czołowy do styczników wlk. S00 Przyłącze śrubowe | 3RH2911-1GA22 Siemens

Opis i Kluczowe Cechy

Blok styków pomocniczych Siemens o numerze katalogowym 3RH2911-1GA22 to wysokiej klasy komponent automatyki przemysłowej, zaprojektowany do rozszerzenia funkcjonalności styczników pomocniczych i mocy w rozmiarze S00. Urządzenie oferuje konfigurację styków 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte), co pozwala na realizację zaawansowanych układów sterowania, blokad oraz sygnalizacji stanu pracy urządzeń. Dzięki zastosowaniu przyłącza śrubowego, instalatorzy otrzymują gwarancję trwałego i pewnego połączenia elektrycznego, odpornego na wstrząsy i wibracje występujące w środowisku przemysłowym.

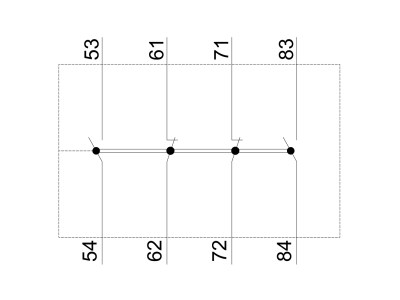

• Konfiguracja styków: 2NO + 2NC zapewnia wszechstronność w projektowaniu obwodów logicznych.
• Montaż czołowy: System zatrzaskowy umożliwia błyskawiczną instalację na przedniej części stycznika bez użycia specjalistycznych narzędzi.
• Kompaktowa budowa: Optymalizacja przestrzeni w szafie sterowniczej dzięki dopasowaniu do gabarytów serii SIRIUS S00.
• Wysoka trwałość: Mechanizmy stykowe zaprojektowane do pracy w trudnych warunkach serwisowych przy częstych cyklach łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Blok styków spełnia wymagania normy IEC/EN 60947-5-1, dotyczącą aparatury sterowniczej i elementów przełączających. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co jest kluczowe dla prefabrykatorów rozdzielnic eksportujących swoje rozwiązania na rynki globalne. Stopień ochrony zacisków zapewnia bezpieczeństwo przed dotykiem bezpośrednim zgodnie z obowiązującymi przepisami BHP.

Zastosowanie

Blok styków 3RH2911-1GA22 znajduje szerokie zastosowanie w sektorze przemysłowym, infrastrukturze krytycznej oraz nowoczesnym budownictwie komercyjnym. Jest dedykowany do współpracy ze stycznikami Siemens serii 3RH2140 oraz 3RH2440. Idealnie sprawdza się w:

• Sterowaniu silnikami elektrycznymi w układach nawrotnych i gwiazda-trójkąt.
• Obwodach sygnalizacyjnych informujących o stanie pracy lub awarii napędu.
• Systemach automatyki budynkowej do zarządzania oświetleniem i klimatyzacją.
• Układach sterowania obciążeniami rezystancyjnymi, indukcyjnymi oraz pojemnościowymi w ciężkich warunkach eksploatacyjnych.

Wskazówki Montażowe

Instalacja bloku styków pomocniczych powinna być przeprowadzona przy odłączonym napięciu zasilania. Moduł należy nasunąć na prowadnice czołowe stycznika bazowego rozmiaru S00, aż do momentu wyraźnego zatrzaśnięcia mechanizmu blokującego. Przyłącza śrubowe wymagają zastosowania odpowiedniego momentu dokręcania, co zapobiega przegrzewaniu się styków i zapewnia stabilność parametrów elektrycznych przez cały okres użytkowania. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów giętkich, co dodatkowo podnosi jakość połączenia i ułatwia serwisowanie układu.

FAQ

• Czy ten blok styków pasuje do styczników w rozmiarze S0? Nie, model 3RH2911-1GA22 jest dedykowany wyłącznie do aparatów w rozmiarze S00, takich jak 3RH2140 i 3RH2440.
• Czy montaż wymaga użycia śrubokręta do zamocowania bloku na styczniku? Nie, sam montaż na styczniku jest beznarzędziowy (zatrzaskowy). Śrubokręt jest wymagany jedynie do podłączenia przewodów elektrycznych do zacisków śrubowych.
• Czy styki NO i NC są od siebie odizolowane galwanicznie? Tak, konstrukcja bloku zapewnia odpowiednią izolację między poszczególnymi torami prądowymi, co pozwala na pracę w różnych obwodach sterowniczych.
