Blok łączników pomocniczych 22U, 2NO+2NC tory prądowe: 1NO, 1NO, 1NC, 1NC | 3RH2911-1FC22 Siemens

Alternatywny kod produktu: 3RH29111FC22

Opis i Kluczowe Cechy

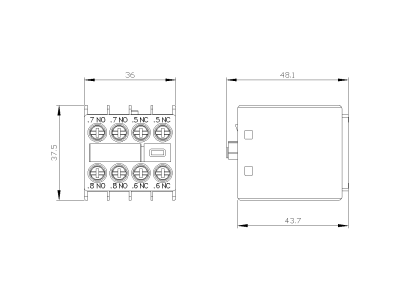

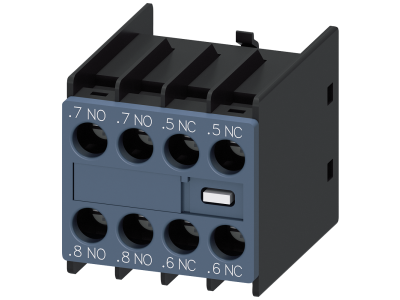

Blok łączników pomocniczych Siemens SIRIUS 3RH2911‑1FC22 (22U) przeznaczony jest do rozbudowy zestyków pomocniczych w obwodzie sterowniczym. Wyposażony w cztery tory prądowe w konfiguracji 2NO+2NC (1NO, 1NO, 1NC, 1NC), umożliwia elastyczne sterowanie sygnałami bez konieczności stosowania dodatkowych styczników. Montaż na stycznikach 3RT2 i stycznikach pomocniczych 3RH2 odbywa się bez użycia narzędzi, co skraca czas instalacji i ułatwia modernizację rozdzielnic.

• Konfiguracja styków 2NO+2NC (22U): Cztery tory przełączające bez opóźnienia pozwalają na realizację złożonych układów sterowania, sygnalizacji i sprzężeń zwrotnych w jednym module.
• Montaż beznarzędziowy na stycznikach 3RT2 i 3RH2: Blok można szybko zamocować z przodu lub z boku urządzenia, niezależnie od jego wielkości – oszczędność czasu i uproszczenie procesu instalacji.
• Wymuszone przełączanie / styki lustrzane: W zależności od zastosowania (styczniki pomocnicze 3RH – elementy stykowe z wymuszonym przełączaniem; styczniki mocy 3RT – styki lustrzane) zapewniona jest niezawodność sygnalizacji stanu łączeniowego.
• Wersje przyłączy: Dostępne stale z przyłączem śrubowym oraz sprężynowym – możliwość dopasowania do preferowanej techniki łączenia przewodów.
• Modułowa budowa w systemie SIRIUS: Kompatybilność z rodziną styczników i łączników pomocniczych 3RT/3RH, co ułatwia rozbudowę i standaryzację aparatury w szafie sterowniczej.

Zgodność z Normami

Blok łączników pomocniczych został zaprojektowany zgodnie z europejskimi normami dla aparatury sterowniczej i posiada certyfikat CE. Jako element systemu SIRIUS spełnia wymagania stawiane przemysłowym układom sterowania. Szczegółowe numery norm (np. IEC/EN 60947‑5‑1) – prosimy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Blok łączników pomocniczych 3RH2911‑1FC22 znajduje zastosowanie wszędzie tam, gdzie konieczne jest rozszerzenie zestyków pomocniczych w obwodzie sterowniczym – zarówno w nowych instalacjach, jak i modernizacjach istniejących rozdzielnic. Dzięki elastycznej konfiguracji 2NO+2NC może być wykorzystywany w wielu scenariuszach automatyki przemysłowej i budynkowej.

• Sterowanie odbiornikami (np. silnikami, wentylatorami, pompami) poprzez sygnały pomocnicze z przekaźników lub styczników.
• Generowanie impulsów do styczników pomocniczych, przekaźników lub wejść PLC w celu realizacji sekwencji łączeniowych.
• Sygnalizacja stanu łączników mocy (styki lustrzane w stycznikach 3RT) – informacja zwrotna o położeniu styków głównych.
• Automatyka budynkowa – rozbudowa układów sterowania oświetleniem, klimatyzacją czy systemami przeciwpożarowymi.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od całego urządzenia. Blok mocuje się na stycznikach 3RT2, 3RH2 lub na szynie TH35 (w przypadku montażu bocznego) bez użycia narzędzi – należy docisnąć go do momentu zatrzaśnięcia. Przekrój przewodów dobrać do spodziewanego prądu obciążenia, a moment dokręcania śrub przyłączeniowych stosować zgodnie z dokumentacją producenta. W przypadku wersji z przyłączem sprężynowym używać odpowiedniego narzędzia (wkrętak płaski) do odblokowania sprężyny.

FAQ

• Jaka jest konfiguracja styków w bloku 3RH2911‑1FC22? Blok posiada cztery tory prądowe: dwa normalnie otwarte (NO) i dwa normalnie zamknięte (NC) – oznaczenie 22U. Styki przełączają bez opóźnienia.
• Czy montaż wymaga użycia narzędzi? Nie – blok można zamontować na stycznikach 3RT2 i stycznikach pomocniczych 3RH2 bez narzędzi, zarówno z przodu, jak i z boku. Mocowanie następuje przez zatrzaśnięcie.
• Jakie wersje przyłączy są dostępne dla tego modelu? W rodzinie 3RH29 dostępne są stałe wersje z przyłączem śrubowym oraz sprężynowym. Prosimy sprawdzić oznaczenie w karcie katalogowej, aby potwierdzić typ przyłącza konkretnego wariantu.
