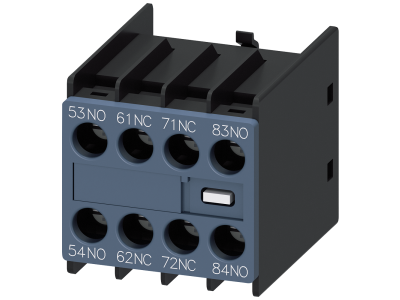

Blok łączników pomocniczych 2NO+2NC, tor prąd.: 1NO, 1NC, 1NC, 1NO, WARIANTY SPECJALNE | 3RH2911-1XA22-0MA0 Siemens

Alternatywny kod produktu: 3RH29111XA220MA0

Opis i Kluczowe Cechy

Blok łączników pomocniczych Siemens SIRIUS 3RH29, symbol 3RH2911-1XA22-0MA0, oferuje konfigurację styków 2NO+2NC. Zaprojektowany do rozbudowy zestyków pomocniczych w stycznikach serii 3RT2 i 3RH2, montowany jest bezpośrednio na urządzeniu bez użycia narzędzi. Stanowi element modułowego systemu SIRIUS, umożliwiając elastyczne kształtowanie układów sterowania i sygnalizacji.

• Konfiguracja styków 2NO+2NC: Dwa styki normalnie otwarte i dwa normalnie zamknięte zapewniają elastyczność w budowie obwodów sterowniczych i sygnalizacyjnych – możesz realizować zarówno załączanie, jak i rozłączanie sygnałów bez konieczności stosowania dodatkowych elementów.
• Montaż beznarzędziowy na stycznikach 3RT2/3RH2: Blok zatrzaskuje się z przodu stycznika, co skraca czas instalacji i eliminuje potrzebę używania narzędzi – idealne rozwiązanie w seryjnej produkcji i modernizacji rozdzielnic.
• Kompatybilność z całym systemem SIRIUS: Łączniki pomocnicze 3RH29 są elementem modułowej rodziny SIRIUS, co zapewnia łatwą rozbudowę i unifikację komponentów w szafie sterowniczej – jeden standard dla styczników, przełączników i akcesoriów.
• Wersja specjalna: Indeks 0MA0 oznacza wariant dostosowany do specyficznych wymagań aplikacji – sprawdź szczegółowe dane w karcie katalogowej producenta, aby potwierdzić zgodność z projektem.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami dla aparatury łączeniowej oraz posiada certyfikat CE. Jako element systemu SIRIUS spełnia wymagania dyrektyw niskonapięciowej i EMC. Zaleca się stosowanie zgodnie z zaleceniami producenta i dokumentacją techniczną.

Zastosowanie

Blok łączników pomocniczych 2NO+2NC znajduje zastosowanie w układach sterowania i automatyki przemysłowej jako rozszerzenie zestyków styczników. Umożliwia realizację zaawansowanych sekwencji sterujących oraz sygnalizację stanów pracy.

• Sterowanie odbiornikami jedno- i trójfazowymi w szafach sterowniczych – rozbudowa zestyków pomocniczych stycznika mocy.
• Wysyłanie impulsów sterujących do przekaźników, styczników pomocniczych lub wejść PLC – realizacja logiki układu bez dodatkowych modułów.
• Sygnalizacja stanu pracy (np. załączony / wyłączony) za pomocą zestyków zwiernych i rozwiernych – monitorowanie procesu.
• Automatyka budynkowa – sterowanie oświetleniem, klimatyzacją lub napędami w systemach BMS, gdzie wymagana jest dodatkowa liczba styków.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Blok przeznaczony jest do montażu na stycznikach Siemens serii 3RT2 i 3RH2 – zatrzaskuje się beznarzędziowo z przodu urządzenia. Nie wymaga dodatkowej szyny TH35, ponieważ mocowany jest bezpośrednio do stycznika. Przekrój przewodów oraz moment dokręcania zacisków (jeśli dotyczy wersji śrubowej) należy dobrać zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie styków.

FAQ

• Czy blok łączników 3RH2911-1XA22-0MA0 pasuje do styczników innych producentów? Nie, jest dedykowany wyłącznie do styczników Siemens SIRIUS serii 3RT2 i 3RH2. Montaż na innych urządzeniach nie jest przewidziany w specyfikacji producenta.
• Jaki jest stopień ochrony (IP) tego bloku? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic i szaf sterowniczych. Typowy stopień ochrony dla aparatury modułowej w takich warunkach to IP20, co zapewnia ochronę przed dotykiem palcem. Dokładne dane należy sprawdzić w karcie katalogowej.
• Jakie są tryby pracy styków – czy wszystkie są zwierne, czy rozwierne? Blok zawiera dwa styki normalnie otwarte (NO) i dwa normalnie zamknięte (NC). Oznacza to, że w stanie spoczynku (gdy stycznik nie jest załączony) styki NO są rozwarte, a NC – zwarte. Po załączeniu stycznika stany się odwracają.
