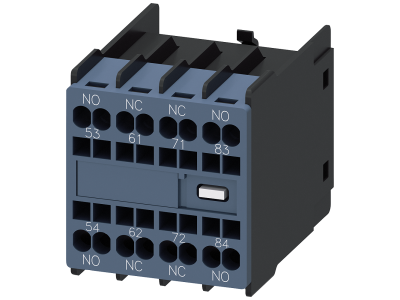

Blok łączników pomocniczych 2NO+2NC, tor prąd.: 1NO, 1NC, 1NC, 1NO | 3RH2911-2XA22-0MA0 Siemens

Alternatywny kod produktu: 3RH29112XA220MA0

Opis i Kluczowe Cechy

Blok łączników pomocniczych Siemens SIRIUS 3RH2911-2XA22-0MA0 to element rozbudowy zestyków pomocniczych w obwodach sterowniczych. Oferuje konfigurację 2NO+2NC (tor prądowy: 1NO, 1NC, 1NC, 1NO) i jest przeznaczony do montażu na stycznikach serii 3RT2 oraz 3RH2 bez użycia narzędzi. Dzięki modułowej budowie systemu SIRIUS umożliwia elastyczne rozszerzanie funkcji sterowania.

• Konfiguracja styków 2NO+2NC: Cztery zestyków przełączające bez opóźnienia (kolejność: NO, NC, NC, NO) zapewniają elastyczność w budowie układów sterowania.
• Montaż beznarzędziowy: Blok montuje się bez narzędzi na stycznikach 3RT2 i 3RH2, co skraca czas instalacji i eliminuje ryzyko uszkodzenia gwintów.
• Możliwość montażu z przodu lub z boku: Dostępne wersje montażowe pozwalają na optymalne wykorzystanie przestrzeni w rozdzielnicy oraz łatwy dostęp do styków.
• Kompatybilność z systemem SIRIUS: Pasuje do różnych wielkości styczników serii 3RT2 i 3RH2, niezależnie od ich wymiarów, co ułatwia planowanie rozbudowy.
• Wysoka niezawodność w obwodach sterowania: Łączniki pomocnicze serii 3RH29 mogą być wykonane jako elementy z wymuszonym przełączaniem (w stycznikach pomocniczych) lub styki lustrzane (w stycznikach mocy) – w zależności od wariantu, co zwiększa bezpieczeństwo sygnalizacji i sterowania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla aparatury sterowniczej i sygnalizacyjnej stosowanej w obwodach przemysłowych. Posiada certyfikat CE oraz jest zgodny z standardami DIN dla systemów montażu na szynie lub bezpośrednio na stycznikach. Konstrukcja zapewnia bezpieczną izolację i niezawodną pracę w typowych warunkach eksploatacji.

Zastosowanie

Blok łączników pomocniczych przeznaczony jest do rozbudowy zestyków w obwodach sterowniczych styczników, przekaźników i układów PLC. Sprawdza się wszędzie tam, gdzie wymagana jest dodatkowa sygnalizacja stanu lub separacja obwodów sterowania.

• Sterowanie i sygnalizacja stanu łączników mocy w układach napędów silnikowych.
• Rozbudowa styczników pomocniczych w szafach sterowniczych o dodatkowe styki NO/NC.
• Tworzenie układów zabezpieczeń i blokad krzyżowych w automatyce przemysłowej.
• Integracja z przekaźnikami i modułami PLC w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych oraz wszelkie prace w obwodach sterowniczych mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Blok montuje się na stycznikach 3RT2/3RH2 bez użycia narzędzi – wystarczy nasunąć go na odpowiednią prowadnicę. W przypadku montażu bocznego należy postępować zgodnie z dokumentacją techniczną producenta. Przekroje przewodów dobierać do obciążenia prądowego styków, a moment dokręcania listwy zaciskowej (jeśli dotyczy) stosować według karty katalogowej.

FAQ

• Czy montaż tego bloku wymaga narzędzi? Nie, blok łączników pomocniczych 3RH29 montuje się na stycznikach 3RT2 i 3RH2 bez użycia narzędzi – wystarczy ręczne nasunięcie. To przyspiesza instalację i eliminuje ryzyko uszkodzenia mechanicznego.

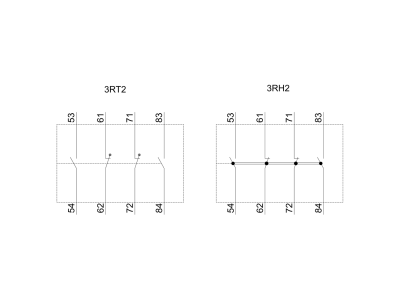

• Czy ten model ma styki lustrzane czy z wymuszonym przełączaniem? Łączniki pomocnicze serii 3RH29 są dostępne w wersjach ze stykami z wymuszonym przełączaniem (stosowanymi w stycznikach pomocniczych 3RH) oraz stykami lustrzanymi (stosowanymi w stycznikach mocy 3RT). Aby sprawdzić, który wariant posiada konkretny egzemplarz, należy odczytać symbol katalogowy lub skonsultować się z kartą produktu.
• Jaki jest stopień ochrony tego bloku? Producent nie podaje konkretnego stopnia IP dla tego elementu – w typowej aplikacji w szafie sterowniczej (rozdzielnicy) przyjmuje się ochronę IP20 zapewnianą przez obudowę. Przed montażem w obszarach narażonych na wilgoć lub pył należy zastosować odpowiednią obudowę zewnętrzną.
