Blok łączników pomocniczych 2NO, EN50005, 10 mm, wielk. S0-S12 do styczników silnikowych, 2pol. | 3RH1921-1EA20 Siemens

Alternatywny kod produktu: 3RH19211EA20

Opis i Kluczowe Cechy

Blok łączników pomocniczych 3RH1921-1EA20 z dwoma stykami NO (2NO) o szerokości 10 mm. Zaprojektowany do montażu bocznego na stycznikach silnikowych wielkości S0-S12, umożliwia szybkie rozbudowanie układów sterowania bez zajmowania dodatkowego miejsca na szynie. Kompaktowa konstrukcja i zgodność z normą EN50005 gwarantują łatwą integrację z aparaturą modułową.

• 2 styki NO (2NO): Umożliwiają sygnalizację stanu stycznika oraz realizację dodatkowych obwodów pomocniczych w układach sterowniczych.

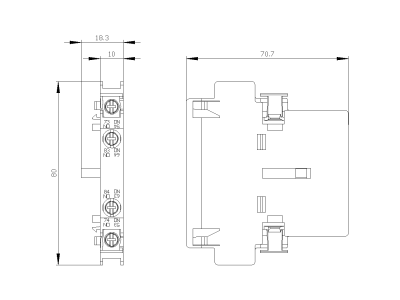

• Szerokość 10 mm: Minimalne wymiary pozwalają zaoszczędzić miejsce w szafie sterowniczej, co jest kluczowe przy gęstym upakowaniu aparatury.
• Montaż boczny lewy/prawy: Elastyczność instalacji – blok można zamontować po dowolnej stronie stycznika, co ułatwia dopasowanie do istniejącej konfiguracji.
• Zgodność z normą EN50005: Gwarantuje kompatybilność wymiarową i przyporządkowanie styków z aparaturą modułową zgodną z tą normą.
• Przeznaczenie do styczników silnikowych S0-S12: Uniwersalność – jeden model pasuje do wielu wielkości styczników, co upraszcza dobór i magazynowanie.

Zgodność z Normami

Blok łączników pomocniczych 3RH1921-1EA20 jest zgodny z normą EN50005 dotyczącą wymiarów i przyporządkowania styków pomocniczych do aparatury modułowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów unijnych.

Zastosowanie

Blok styków pomocniczych znajduje zastosowanie w przemyśle, infrastrukturze i budownictwie do sterowania silnikami oraz obwodami rezystancyjnymi, indukcyjnymi i pojemnościowymi. Sprawdza się zarówno w normalnych, jak i trudnych warunkach serwisowych.

• Sterowanie silnikami w szafach sterowniczych – sygnalizacja stanu załączenia stycznika.
• Rozbudowa układów automatyki o dodatkowe pętle pomocnicze dla przekaźników i PLC.
• Realizacja obwodów blokad i zabezpieczeń w rozdzielnicach przemysłowych i komercyjnych.
• Montaż w systemach sterowania oświetleniem, wentylacją i pompami.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Blok mocuje się bocznie do stycznika (prawa lub lewa strona) – nie wymaga szyny DIN. Przekrój przewodów należy dobrać do prądu obwodu pomocniczego; moment dokręcania śrub zgodnie z dokumentacją producenta.

FAQ

• Do jakich styczników pasuje ten blok łączników? Blok przeznaczony jest do styczników silnikowych wielkości S0–S12 (np. seria 3RT). Montuje się go bocznie – z prawej lub lewej strony stycznika.
• Jaka jest szerokość modułu? Szerokość bloku wynosi 10 mm, co pozwala na oszczędność miejsca w szafie sterowniczej.
• Jaką normą objęty jest ten blok? Blok jest zgodny z normą EN50005, która określa wymiary i przyporządkowanie styków pomocniczych w aparaturze modułowej.
