Blok łączników pomocniczych 2NO+1NC tory prądowe:1NC, 1NO do styczników pomocniczych/silnik.S00/S0 | 3RH2911-1HA21 Siemens

Alternatywny kod produktu: 3RH29111HA21

Opis i Kluczowe Cechy

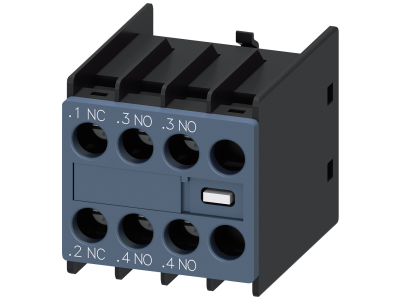

Blok łączników pomocniczych Siemens SIRIUS 3RH2911‑1HA21 to element rozszerzający zestyków w obwodach sterowniczych, przeznaczony do styczników pomocniczych i silnikowych w rozmiarach S00 oraz S0. Dzięki konfiguracji 2 normalnie otwartych (NO) i 1 normalnie zamkniętego (NC) umożliwia elastyczne dopasowanie do potrzeb układu sterowania. Montaż przedni na stycznikach 3RT2 i 3RH2 odbywa się bez użycia narzędzi, skracając czas instalacji.

• Zestyki 2NO+1NC: zapewniają możliwość rozbudowy obwodów sygnalizacji i sterowania – dwa niezależne obwody normalnie otwarte oraz jeden normalnie zamknięty do zastosowań wymagających sygnalizacji stanu spoczynkowego.
• Montaż przedni bez narzędzi: blok zatrzaskuje się bezpośrednio na stycznikach serii 3RT2 i 3RH2, co przyspiesza prace instalacyjne i eliminuje potrzebę stosowania dodatkowych elementów mocujących.
• Kompatybilność z rozmiarami S00/S0: produkt dedykowany do styczników pomocniczych i silnikowych w tych standardowych wielkościach, co gwarantuje łatwe łączenie w istniejących rozdzielnicach.

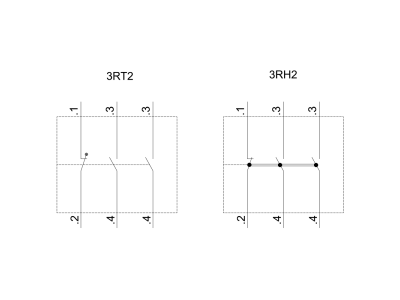

• Możliwość realizacji styków wymuszanych lub lustrzanych: w zależności od rodzaju stycznika – w stycznikach pomocniczych 3RH stosuje się zestyk z wymuszonym przełączaniem, w stycznikach mocy 3RT styki lustrzane, zapewniające bezpieczne rozwieranie obwodu.
• System modułowy SIRIUS: blok współpracuje z innymi komponentami rodziny SIRIUS, co ułatwia projektowanie i rozbudowę układów sterowania oraz automatyki przemysłowej.

Zgodność z Normami

Blok łączników pomocniczych Siemens SIRIUS jest zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Spełnia wymagania bezpieczeństwa charakterystyczne dla aparatury modułowej łączeniowej stosowanej w obwodach sterowniczych. Szczegółowe numery norm należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Blok łączników pomocniczych 3RH2911‑1HA21 przeznaczony jest do rozbudowy zestyków w stycznikach pomocniczych i silnikowych. Sprawdza się w następujących scenariuszach:

• Sterowanie i sygnalizacja stanu pracy silników – wykorzystanie zestyków NO do przekazywania impulsów do PLC lub przekaźników.
• Realizacja blokad w obwodach sterowania – styk NC umożliwia proste zabezpieczenie przed jednoczesnym załączeniem dwóch styczników.
• Rozbudowa istniejących układów automatyki budynkowej i przemysłowej – modułowy system SIRIUS pozwala na szybkie dodawanie dodatkowych sygnalizacji bez konieczności wymiany głównego stycznika.
• Zastosowanie w stycznikach z siedzibą w szafach sterowniczych – montaż przedni nie wymaga demontażu stycznika ani modyfikacji okablowania.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych powinien być wykonywany wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich obwodów, na których będzie prowadzona instalacja. Blok mocuje się na styczniku pomocniczym lub silnikowym serii 3RT2/3RH2 (rozmiary S00/S0) poprzez zatrzaśnięcie na przedniej powierzchni – nie wymaga użycia narzędzi. Momenty dokręcania oraz dopuszczalne przekroje przewodów muszą być zgodne z dokumentacją techniczną konkretnego stycznika i bloku. W przypadku stosowania przyłączy śrubowych należy dokręcić śruby z zalecanym momentem, aby uniknąć przegrzania styków.

FAQ

• Czy ten blok posiada podświetlenie LED? Nie, jest to łącznik pomocniczy bez wbudowanych elementów świetlnych. W razie potrzeby sygnalizacji stanu należy zastosować oddzielne lampki lub moduły sygnalizacyjne.
• Jaki jest stopień ochrony tego bloku? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic i szaf sterowniczych. Stopień ochrony zależy od obudowy, w której jest zainstalowany – standardowo dla aparatury modułowej w rozdzielnicy przyjmuje się IP20. Szczegółowe dane należy sprawdzić w karcie katalogowej.
• Czy styki w tym bloku są z wymuszonym przełączaniem? Dobór mechanizmu styków zależy od rodzaju stycznika, na którym montowany jest blok. W stycznikach pomocniczych 3RH stosuje się zestyk z wymuszonym przełączaniem (mechanicznie sprzężony), natomiast w stycznikach mocy 3RT – styki lustrzane gwarantujące bezpieczne rozwieranie. W oferowanym bloku 3RH2911‑1HA21 konfiguracja styków (2NO+1NC) jest realizowana zgodnie z wymaganiami norm dla zastosowań pomocniczych.
