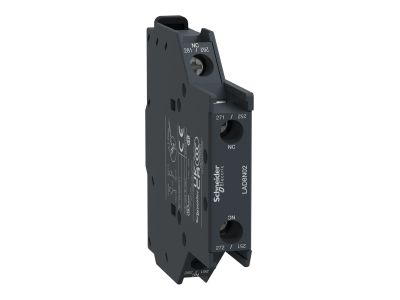

Blok styków pomocniczych 2NC zaciski śrubowe zaciskowe | LAD8N02 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych LAD8N02 marki Schneider Electric to wysokiej klasy komponent modułowy zaprojektowany do rozszerzenia funkcjonalności przekaźników sterujących oraz styczników z renomowanej serii TeSys D. Urządzenie oferuje kombinację styków 2 NZ (normalnie zamknięte), co pozwala na precyzyjne monitorowanie stanu pracy aparatury głównej oraz realizację zaawansowanych układów blokad i sygnalizacji w systemach automatyki przemysłowej.

Kluczowym atutem produktu jest uniwersalność przyłączy. Zastosowane zaciski śrubowe obsługują szeroki zakres przewodów o przekroju znamionowym od 1 mm² do 2,5 mm². Konstrukcja zacisków umożliwia podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka), niezależnie od tego, czy są one zakończone tulejkami kablowymi, czy też nie. Dzięki możliwości podłączenia do dwóch przewodów w jednym zacisku, instalatorzy zyskują większą elastyczność podczas mostkowania i tworzenia rozbudowanych pętli sterowniczych.

• Kombinacja styków: 2 NZ (2NC) zapewniające niezawodne rozłączanie obwodów pomocniczych.
• Kompatybilność: Pełna integracja z gamą TeSys D oraz przekaźnikami sterującymi typu LA1.
• Solidne przyłącza: Zaciski śrubowe gwarantujące trwały styk elektryczny i odporność na wstrząsy.
• Wszechstronność montażu: Obsługa przewodów giętkich i stałych o przekroju do 2,5 mm².

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości, które są znakiem rozpoznawczym marki Schneider Electric. Blok styków LAD8N02 spełnia wymagania norm dotyczących aparatury niskiego napięcia, co gwarantuje jego niezawodność w trudnych warunkach przemysłowych. Wykorzystanie materiałów o wysokiej izolacyjności zapewnia bezpieczeństwo użytkowania oraz długą żywotność mechaniczną i elektryczną styków pomocniczych.

Zastosowanie

Blok styków pomocniczych LAD8N02 znajduje szerokie zastosowanie w sektorze elektro-technicznym, szczególnie tam, gdzie wymagana jest precyzyjna informacja zwrotna o stanie stycznika. Jest idealnym rozwiązaniem do:

• Układów sterowania silnikami, gdzie styki NC służą do realizacji blokad elektrycznych między stycznikami (np. w układach nawrotnych).
• Systemów sygnalizacji awarii i stanów pracy maszyn w szafach sterowniczych.
• Integracji z systemami PLC, przesyłając sygnały o pozycji styków głównych do sterownika.
• Budowy układów bezpieczeństwa wymagających redundancji sygnałów pomocniczych.

Wskazówki Montażowe

Montaż bloku styków LAD8N02 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Blok montowany jest bezpośrednio na czole stycznika lub przekaźnika serii TeSys D, co pozwala na oszczędność miejsca na szynie DIN. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy zachować odpowiednią siłę docisku śrub, aby zapewnić stabilne połączenie przewodów o przekroju 1-2,5 mm² i uniknąć ich przegrzewania.
• Przygotowanie przewodów: W przypadku stosowania przewodów giętkich (linek), zaleca się użycie tulejek zaciskowych, choć konstrukcja zacisku dopuszcza montaż bez końcówek.
• Weryfikacja połączenia: Po dokręceniu śrub należy sprawdzić sztywność osadzenia kabla, aby wyeliminować ryzyko poluzowania pod wpływem drgań maszyny.

FAQ

1. Czy blok LAD8N02 pasuje do wszystkich styczników Schneider Electric?
Blok jest dedykowany do serii TeSys D. Przed montażem należy upewnić się, że dany model stycznika posiada gniazdo montażowe dla dodatkowych bloków styków czołowych.

2. Czy mogę podłączyć dwa przewody o różnej sztywności do jednego zacisku?
Tak, konstrukcja zacisków śrubowych w tym modelu pozwala na podłączenie dwóch przewodów o przekroju do 2,5 mm², jednak dla zapewnienia najlepszego styku zaleca się stosowanie przewodów o zbliżonych parametrach.

3. Jaka jest funkcja styków 2 NZ?
Styki 2 NZ (normalnie zamknięte) przewodzą prąd w stanie spoczynku stycznika i zostają rozwarte w momencie jego zadziałania. Są one kluczowe dla obwodów bezpieczeństwa i blokad wzajemnych.
