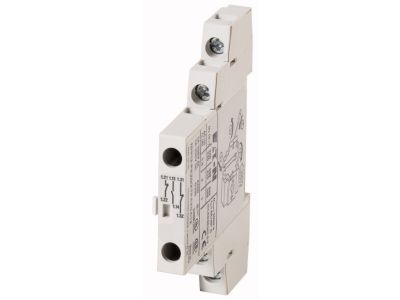

Blok styków pomocniczych 1Z2R NHI12-PKZ0 PKZ | 072895 Eaton

Alternatywny kod produktu: NHI12-PKZ0

Opis i Kluczowe Cechy

Blok styków pomocniczych NHI12-PKZ0 (symbol 072895) to standardowe akcesorium przeznaczone do wyłączników ochronnych różnicowych serii PKZ(M)0. Wyposażony w konfigurację styków 1Z2R (jeden zwierny i dwa rozwierne) oraz zaciski śrubowe, zapewnia niezawodną sygnalizację stanu aparatu i umożliwia realizację dodatkowych funkcji sterujących w rozdzielnicy. Montowany na szynie TH35, stanowi kompaktowe uzupełnienie instalacji.

• Konfiguracja styków 1Z2R (1NO+2NC): Pozwala na jednoczesną sygnalizację załączenia (styk zwierny) oraz realizację obwodów bezpieczeństwa z wykorzystaniem styków rozwiernych – zwiększa elastyczność projektowania układów sterowania.
• Zaciski śrubowe: Gwarantują pewne i trwałe połączenie przewodów, ułatwiają montaż i demontaż w trakcie konserwacji lub modyfikacji instalacji.
• Kompatybilność z wyłącznikami PKZ(M)0: Dedykowana konstrukcja zapewnia prawidłowe dopasowanie mechaniczne i elektryczne bez konieczności stosowania dodatkowych adapterów.
• Uniwersalne zastosowanie: Może służyć do sygnalizacji stanu wyłącznika, sterowania obwodami zewnętrznymi, przesyłania impulsów do styczników, przekaźników lub sterowników PLC.
• Łatwy montaż na szynie TH35: Standardowy system mocowania umożliwia szybką instalację w rozdzielnicach modułowych bez użycia narzędzi.

Zgodność z Normami

Blok styków pomocniczych NHI12-PKZ0 spełnia wymagania norm europejskich oraz posiada certyfikat CE. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Blok styków pomocniczych NHI12-PKZ0 został zaprojektowany do współpracy z wyłącznikami serii PKZ(M)0. Znajduje zastosowanie w następujących scenariuszach:

• Sygnalizacja stanu wyłącznika (załączony/wyłączony) za pomocą styków zwiernych i rozwiernych – przesyłanie informacji do paneli operatorskich lub systemów nadzoru.
• Realizacja obwodów bezpieczeństwa – styki rozwierne mogą blokować pracę innych urządzeń po zadziałaniu wyłącznika.
• Sterowanie stycznikami, przekaźnikami lub wejściami sterowników PLC – wysyłanie impulsów sterujących w oparciu o stan głównego aparatu.
• Automatyka budynkowa i przemysłowa – rozszerzenie funkcjonalności rozdzielnic niskiego napięcia o dodatkowe obwody pomocnicze.

Wskazówki Montażowe

Montaż i podłączenie bloku styków pomocniczych może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 w rozdzielnicy modułowej. Zaciski śrubowe należy dokręcać z momentem zalecanym w dokumentacji producenta. Przekrój przewodów dobrać odpowiednio do spodziewanego obciążenia prądowego obwodów pomocniczych.

FAQ

• Czy styk jest podświetlany? Nie, blok styków NHI12-PKZ0 nie posiada wbudowanego podświetlenia LED – sygnalizacja stanu odbywa się wyłącznie poprzez zmianę położenia styków.
• Jaki jest stopień ochrony bloku styków? Sam moduł ma standardową ochronę IP20 typową dla aparatury modułowej montowanej wewnątrz rozdzielnic. Stopień ochrony całej instalacji zależy od obudowy rozdzielnicy.
• Czy blok jest kompatybilny z wyłącznikami PKZM0? Tak, produkt jest dedykowany do wyłączników ochronnych różnicowych serii PKZ(M)0, w tym PKZ0 i PKZM0 – gwarantuje to pełną kompatybilność mechaniczną i elektryczną.
