Blok łączników pomocniczych 1NO, tor prąd.: 1NO, przyłącze od góry | 3RH2911-1AA10 Siemens

Alternatywny kod produktu: 3RH29111AA10

Opis i Kluczowe Cechy

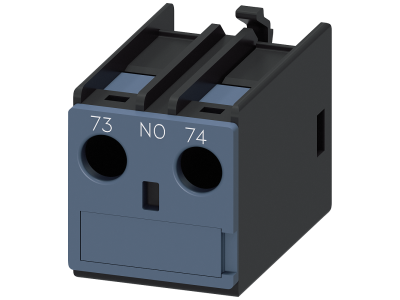

Blok łączników pomocniczych Siemens SIRIUS 3RH2911-1AA10 to element rozbudowy zestyków pomocniczych w obwodzie sterowniczym. Wyposażony w jeden zestyk normalnie otwarty (1NO) z przyłączem od góry, umożliwia łatwe dołączenie przewodów. Montowany bez użycia narzędzi na stycznikach SIRIUS 3RT2 i 3RH2, skraca czas instalacji i zwiększa elastyczność konfiguracji.

• 1 zestyk normalnie otwarty (NO): Umożliwia sygnalizację stanu lub sterowanie w obwodach pomocniczych bez konieczności stosowania dodatkowych przekaźników.
• Przyłącze od góry: Ułatwia prowadzenie przewodów i dostęp podczas okablowania rozdzielnicy.
• Montaż bez użycia narzędzi: Szybkie i pewne osadzenie na stycznikach SIRIUS 3RT2 i 3RH2 – oszczędność czasu przy instalacji.
• Kompatybilność z systemem SIRIUS: Modułowa konstrukcja umożliwia elastyczną rozbudowę zestyków pomocniczych w zależności od potrzeb aplikacji.
• Przeznaczenie: Rozbudowa zestyków pomocniczych w stycznikach silnikowych 3RT2 i pomocniczych 3RH2 – pozwala dodać obwody sygnalizacji lub sterowania bez zmiany głównego stycznika.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada znak CE. Zaprojektowany zgodnie z standardami dla aparatury łączeniowej w obwodach sterowniczych.

Zastosowanie

Blok łączników pomocniczych 3RH2911-1AA10 znajduje zastosowanie w szafach sterowniczych oraz rozdzielnicach przemysłowych, gdzie wymagana jest rozbudowa obwodów sygnalizacji i sterowania.

• Rozbudowa obwodów sterowniczych w stycznikach silnikowych i pomocniczych serii SIRIUS.
• Sygnalizacja stanu pracy urządzeń (np. załącz/wyłącz) w szafach sterowniczych.
• Sterowanie przekaźnikami, stycznikami lub wejściami PLC poprzez dodatkowe zestyki.
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją, roletami w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Blok montuje się na stycznikach SIRIUS 3RT2/3RH2 bez użycia narzędzi – wystarczy zatrzasnąć go na odpowiednim gnieździe. Przekrój przewodów oraz moment dokręcania śrub przyłączeniowych należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

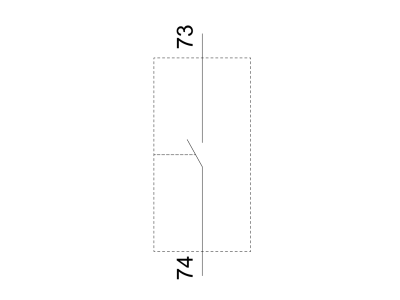

• Jaki typ styku posiada blok 3RH2911-1AA10? Blok wyposażony jest w jeden zestyk normalnie otwarty (1NO).
• Na jakie styczniki można zamontować ten blok? Blok przeznaczony jest do montażu na stycznikach SIRIUS 3RT2 oraz stycznikach pomocniczych 3RH2. Montaż odbywa się bez użycia narzędzi.
• Jaki jest stopień ochrony tego bloku? W dostarczonych danych nie podano konkretnego stopnia ochrony. Standardowo aparatura modułowa instalowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20. Zalecamy sprawdzenie szczegółowych informacji w karcie katalogowej produktu.
