Blok styków pomocniczych 1NO i 1NC Montaż boczny do styczników wlk. S0 do S3 Zaciski śrubowe | 3RH2921-1DA11 Siemens

Opis i Kluczowe Cechy

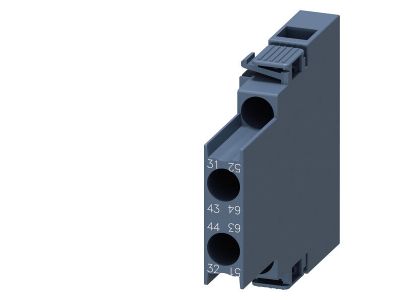

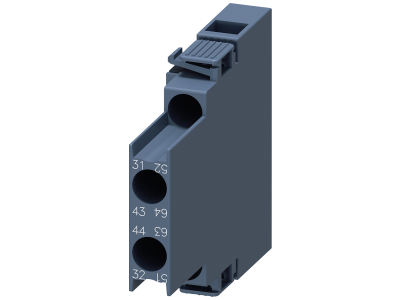

Blok styków pomocniczych Siemens o numerze katalogowym 3RH2921-1DA11 to wysokiej klasy komponent modułowy zaprojektowany do rozszerzenia funkcjonalności styczników mocy z serii SIRIUS. Urządzenie zostało wyposażone w dwa styki: jeden styk zwierny (1NO - Normally Open) oraz jeden styk rozwierny (1NC - Normally Closed), co pozwala na precyzyjne monitorowanie stanu pracy stycznika oraz realizację zaawansowanych układów blokad i sygnalizacji. Dzięki zastosowaniu zacisków śrubowych, instalatorzy otrzymują gwarancję trwałego i pewnego połączenia elektrycznego, odpornego na wstrząsy i wibracje występujące w środowisku przemysłowym.

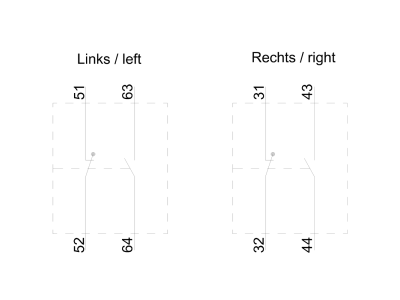

• Konfiguracja styków: 1NO + 1NC zapewnia wszechstronność w projektowaniu obwodów sterowania.
• Kompatybilność: Dedykowany do styczników Siemens SIRIUS w rozmiarach od S0 do S3 (np. seria 3RT202).
• Montaż boczny: Pozwala na oszczędność miejsca na szynie DIN w pionie, wykorzystując szerokość obudowy stycznika.
• Trwałość mechaniczna: Wysoka jakość materiałów użytych przez firmę Siemens gwarantuje długą żywotność nawet przy częstych cyklach łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla bezpieczeństwa i niezawodności w sektorze B2B. Blok styków 3RH2921-1DA11 spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego przydatność do pracy w obwodach sterowniczych i pomocniczych. Posiada certyfikację CE oraz uznanie UL/CSA, co umożliwia jego stosowanie w maszynach eksportowanych na rynki globalne. Stopień ochrony zacisków zapewnia bezpieczeństwo przed dotykiem bezpośrednim zgodnie z obowiązującymi przepisami BHP.

Zastosowanie

Bloki styków pomocniczych Siemens znajdują szerokie zastosowanie w najbardziej wymagających gałęziach gospodarki:

• Przemysł ciężki: Sterowanie silnikami elektrycznymi pracującymi w trudnych warunkach serwisowych (rozruchy ciężkie, częste nawroty).
• Infrastruktura: Systemy HVAC, przepompownie oraz układy zasilania rezerwowego.
• Budownictwo komercyjne: Automatyka budynkowa, sterowanie oświetleniem oraz systemami windowymi.
• Układy wykonawcze: Obsługa obciążeń rezystancyjnych, indukcyjnych oraz pojemnościowych w szafach sterowniczych.

Wskazówki Montażowe

Instalacja bloku 3RH2921-1DA11 jest szybka i intuicyjna, co znacząco skraca czas prefabrykacji rozdzielnic. Blok montowany jest zatrzaskowo na bocznej ściance stycznika. Należy pamiętać, że w przypadku styczników typu 3RT23.2 oraz 3RT252 montaż jest możliwy wyłącznie z prawej strony urządzenia. Podczas podłączania przewodów zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków. Przekrój przewodów powinien być dobrany zgodnie z dokumentacją techniczną stycznika bazowego, zapewniając optymalną przewodność w obwodzie sterowania.

FAQ

1. Czy ten blok styków pasuje do styczników innych producentów?
Nie, blok 3RH2921-1DA11 jest dedykowany wyłącznie do systemów modułowych Siemens SIRIUS (rozmiary S0-S3).

2. Czy można zamontować dwa takie bloki na jednym styczniku?
Tak, w większości modeli serii 3RT202 montaż boczny jest możliwy z obu stron, jednak należy zawsze zweryfikować specyfikację konkretnego modelu stycznika (np. 3RT23.2 ogranicza montaż tylko do prawej strony).

3. Jakie są zalety zacisków śrubowych w tym modelu?
Zaciski śrubowe oferują największą siłę docisku, co jest kluczowe w aplikacjach o dużym natężeniu drgań oraz przy stosowaniu przewodów o różnych przekrojach (drut lub linka z tulejką).
