Blok łączników pomocniczych, 1NO+3NC, Tor prądowy 1NO, 1NC, 1NC, 1N, dla styczników pomocniczych S00 | 3RH2911-1GA13 Siemens

Alternatywny kod produktu: 3RH29111GA13

Opis i Kluczowe Cechy

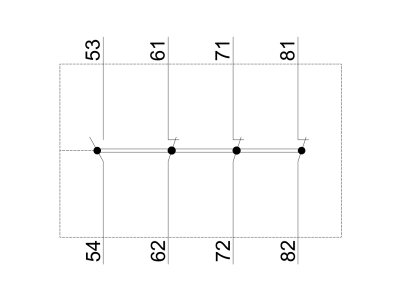

Blok łączników pomocniczych Siemens 3RH2911‑1GA13 został zaprojektowany do współpracy ze stycznikami pomocniczymi serii S00 (modele 3RH2140 oraz 3RH2440). Konfiguracja styków 1NO+3NC (jeden zwierny, trzy rozwierne) pozwala na elastyczne rozszerzenie funkcji sterujących i sygnalizacyjnych w rozdzielnicach. Produkt zastępuje dotychczasowy model 3RH2911‑4GA13. Montaż na szynie TH35 oraz szybkie podłączenie przewodów skracają czas instalacji.

• 1 styk NO + 3 styki NC: uniwersalna konfiguracja umożliwia jednoczesne sterowanie i sygnalizację w wielu obwodach pomocniczych bez konieczności stosowania dodatkowych elementów.
• Dedykowany dla styczników S00: idealne dopasowanie mechaniczne i elektryczne do aparatów 3RH2140 oraz 3RH2440, co gwarantuje niezawodne połączenie i długą żywotność.
• Szybka instalacja: blok montuje się bezpośrednio na styczniku bez użycia narzędzi, a zaciski śrubowe zapewniają pewne połączenie przewodów.
• Uniwersalne zastosowanie: sprawdza się w sterowaniu silnikami, obciążeniami rezystancyjnymi, indukcyjnymi i pojemnościowymi w warunkach normalnych oraz trudnych serwisowo.
• Zastępuje poprzedni model 3RH2911‑4GA13: pełna kompatybilność wymienna ułatwia modernizację istniejących instalacji.

Zgodność z Normami

Blok łączników pomocniczych Siemens został wyprodukowany zgodnie z wymaganiami europejskich norm i standardami jakości DIN. Posiada certyfikację CE, potwierdzającą spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Aparatura przeznaczona jest do montażu w rozdzielnicach o stopniu ochrony co najmniej IP20 (typowy dla wnętrz suchych).

Zastosowanie

Blok pomocniczy 3RH2911‑1GA13 rozszerza możliwości układów sterowania w przemyśle, infrastrukturze i budownictwie. Dzięki zestawowi styków NO/NC nadaje się do realizacji różnorodnych scenariuszy.

• Sterowanie pomocnicze styczników głównych – sygnały załącz/wyłącz w układach rozruchu silników.
• Przekazywanie sygnałów do sterowników PLC lub przekaźników czasowych – monitoring pracy maszyn.
• Realizacja blokad krzyżowych i sekwencji w szafach sterowniczych – styki NC zapewniają bezpieczne wyłączenie awaryjne.
• Sygnalizacja stanu pracy (styki NO do lampek kontrolnych) w automatyce budynkowej lub procesowej.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączyć do zacisków śrubowych z momentem dokręcania określonym w dokumentacji producenta. Przekrój przewodów dobrać zgodnie z obciążalnością prądową obwodu (zalecane min. 1,5 mm² dla typowych zastosowań pomocniczych). Upewnij się, że stycznik jest prawidłowo zamocowany i blok zatrzaskuje się na swoim miejscu.

FAQ

• Czy blok posiada podświetlenie LED? Nie, model 3RH2911‑1GA13 nie jest wyposażony w podświetlenie. Styki są czysto mechaniczne – do sygnalizacji należy zastosować zewnętrzne lampki lub moduły LED.
• Jaki jest stopień ochrony tego bloku? Producent nie podaje konkretnego IP dla samego bloku. Typowo aparatura montowana wewnątrz rozdzielnicy ma ochronę IP20, co zapewnia ochronę przed dotknięciem palcami. W przypadku montażu w trudniejszych warunkach należy zastosować odpowiednią obudowę zewnętrzną.
• Czy mogę użyć tego bloku z innymi stycznikami niż S00? Blok został zaprojektowany wyłącznie dla styczników pomocniczych serii S00 (3RH2140, 3RH2440). Próba montażu na innych seriach może skutkować nieprawidłowym działaniem oraz utratą gwarancji.
