Blok styków pomocniczych 1NO+1NC z przyciskiem test, dla 5SY, 5SL, 5SP | 5ST3010-2 Siemens

Alternatywny kod produktu: 5ST30102

Opis i Kluczowe Cechy

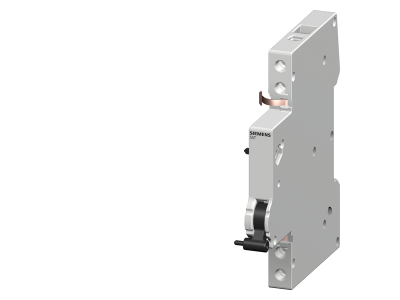

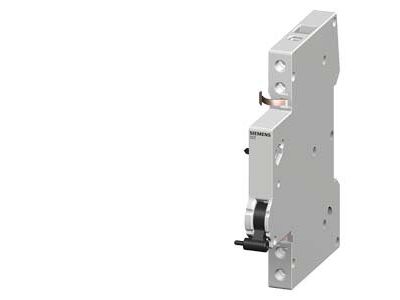

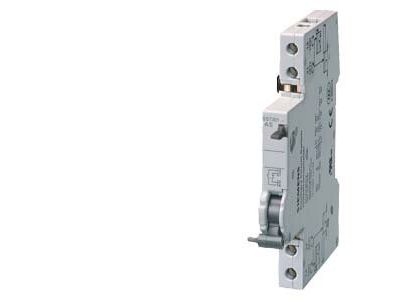

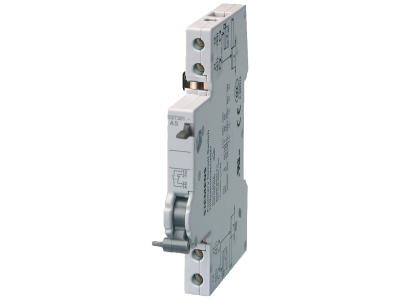

Blok styków pomocniczych Siemens 5ST3010-2 to akcesorium do wyłączników nadmiarowo‑prądowych serii 5SY, 5SL, 5SP oraz wyłączników 5TL1, RCBO 5SU1 i RCCB 5SV. Wyposażony w jeden zestyk zwierny (1NO) i jeden zestyk rozwierny (1NC) oraz zintegrowany przycisk test, umożliwia zdalne monitorowanie stanu wyłącznika i ręczne sprawdzanie działania styków bez konieczności demontażu. Przeznaczony do montażu w rozdzielnicach instalacyjnych, łączy niezawodność techniczną z wygodą obsługi.

• 1 zestyk zwierny (NO) + 1 zestyk rozwierny (NC): Umożliwia jednoczesną sygnalizację załączenia/wyłączenia obwodu oraz realizację blokad logicznych w układach automatyki – np. do przekaźników lub sterowników PLC.
• Zintegrowany przycisk test: Pozwala na szybkie sprawdzenie poprawności działania styków pomocniczych bez odłączania przewodów, co skraca czas diagnostyki i konserwacji.
• Kompatybilność z seriami 5SY, 5SL, 5SP, 5TL1, 5SU1, 5SV: Uniwersalne dopasowanie do popularnych wyłączników Siemens – jeden model pasuje do wielu aplikacji, co upraszcza magazynowanie i dobór części zamiennych.
• Łatwy montaż na wyłączniku: System zatrzaskowy i kompaktowa konstrukcja umożliwiają szybkie mocowanie bez użycia narzędzi, a zabudowa w rozdzielnicy chroni przed przypadkowym dotykiem.
• Ochrona przed dotykiem podczas instalacji: Zastosowanie standardowych osłon izolacyjnych zwiększa bezpieczeństwo personelu montującego (zgodnie z wymogami dla aparatury modułowej).

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe referencje normatywne znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Blok styków pomocniczych 5ST3010-2 przeznaczony jest do współpracy z wyłącznikami instalacyjnymi Siemens, rozszerzając ich funkcjonalność o sygnalizację i sterowanie. Idealnie sprawdza się w systemach automatyki budynkowej i przemysłowej.

• Zdalna sygnalizacja stanu zadziałania wyłącznika nadmiarowo‑prądowego lub różnicowoprądowego – przydatna w systemach BMS i nadzoru.
• Przekazywanie impulsów do styczników, przekaźników lub wejść sterownika PLC w celu realizacji sekwencji wyłączeń awaryjnych.
• Blokada krzyżowa w układach gwarantująca, że wyłączenie jednego obwodu pociąga za sobą wyłączenie drugiego (np. w rozdzielnicach zasilania rezerwowego).
• Ręczne testowanie poprawności działania styków pomocniczych podczas przeglądów okresowych – bez przerywania pracy pozostałych obwodów.

Wskazówki Montażowe

Montaż oraz demontaż bloku styków pomocniczych może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Blok mocuje się bezpośrednio na boku wyłącznika (zgodnie z instrukcją producenta), nie wymaga stosowania szyny DIN – montaż odbywa się na zatrzask. Przekrój przyłączanych przewodów należy dobrać zgodnie z danymi znamionowymi wyłącznika oraz obowiązującymi normami (PN‑HD 60364). Moment dokręcania śrub zacisków – stosuj się do wartości podanych w dokumentacji technicznej wyłącznika głównego.

FAQ

• Czy blok styków 5ST3010-2 ma podświetlenie lub diodę LED? W dostępnych danych producent nie podaje informacji o podświetleniu – produkt nie posiada wbudowanej diody sygnalizacyjnej. Sygnalizacja stanu odbywa się wyłącznie poprzez zmianę stanu styków.
• Jaki stopień ochrony IP ma ten blok styków? Producent nie podaje konkretnego stopnia ochrony w dostarczonych danych. Standardowo aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnic osiąga IP20 (ochrona przed palcami i ciałami stałymi ≥12,5 mm). Dla konkretnych wymagań środowiskowych sprawdź dokumentację wyłącznika nadrzędnego.

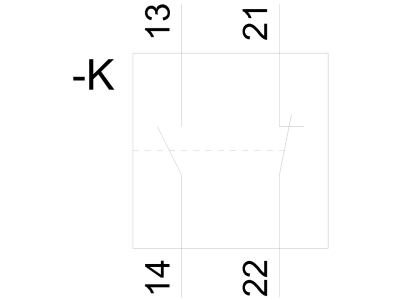

• Czy styki są normalnie otwarte/zamknięte? Tak, zgodnie z nazwą jeden zestyk jest zwierny (normalnie otwarty – NO), a drugi rozwierny (normalnie zamknięty – NC). W stanie spoczynku wyłącznika NO jest rozwarty, NC zwarty.
