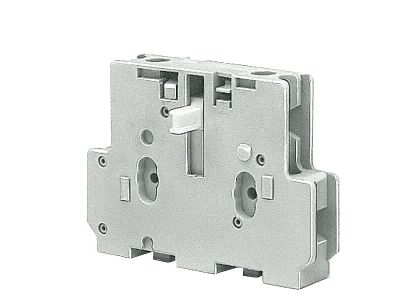

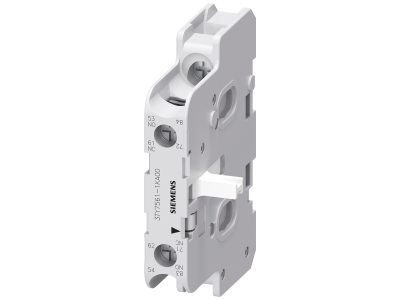

Blok styków pomocniczych 1NO+1NC, wlk. S3-S12, 690V | 3TY7561-1KA00 Siemens

Alternatywny kod produktu: 3TY75611KA00

Opis i Kluczowe Cechy

Blok styków pomocniczych 3TY7561-1KA00 wyposażony w konfigurację 1NO+1NC, o napięciu znamionowym 690 V. Dedykowany do współpracy ze stycznikami wielkości S3-S12. Umożliwia sygnalizację stanu załączenia i rozłączenia stycznika oraz sterowanie pomocnicze w przemysłowych układach sterowania.

• Konfiguracja styków 1NO+1NC: zapewnia jednoczesną sygnalizację załączenia i rozłączenia stycznika w jednym module, co upraszcza okablowanie i oszczędza miejsce w rozdzielnicy.
• Napięcie znamionowe 690 V: wysoka odporność izolacji umożliwia bezpieczną pracę w obwodach przemysłowych o podwyższonym napięciu, minimalizując ryzyko przebicia.
• Wielkość S3–S12: blok pasuje do szerokiej gamy styczników przemysłowych, co eliminuje konieczność stosowania dodatkowych adapterów i przyspiesza montaż.
• Trwałe styki pomocnicze: wykonane z materiałów odpornych na zużycie mechaniczne i elektryczne, zapewniają długą żywotność nawet przy częstych cyklach łączeniowych.
• Łatwa instalacja: szybkie mocowanie na styczniku bez narzędzi; przewody można podłączyć za pomocą standardowych zacisków śrubowych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw niskonapięciowych Unii Europejskiej i posiada oznaczenie CE. Zgodny z ogólnymi normami dla aparatury modułowej (DIN). Wykonany zgodnie z rygorystycznymi procedurami jakości, zapewniającymi niezawodność w pracy ciągłej.

Zastosowanie

Blok styków pomocniczych 3TY7561-1KA00 znajduje zastosowanie wszędzie tam, gdzie wymagane jest dodatkowe sprzężenie sygnałowe w obwodach sterowania.

• Sygnalizacja stanu styczników głównych w układach rozruchu i ochrony silników.
• Przekazywanie informacji o stanie łączników do sterowników PLC lub systemów automatyki budynkowej.
• Sterowanie pomocnicze w rozdzielnicach przemysłowych (np. załączanie świateł sygnalizacyjnych, blokady krzyżowe).
• Współpraca z przekaźnikami pomocniczymi w szafach sterowniczych maszyn i urządzeń.

Wskazówki Montażowe

Montaż bloku styków może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Blok mocuje się bezpośrednio do stycznika o wielkości S3–S12; nie wymaga dodatkowych elementów montażowych. Przewody należy podłączać do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją techniczną producenta. Przekrój przewodów dobrać odpowiednio do obciążenia obwodu pomocniczego. Po zamontowaniu sprawdzić poprawność działania styków NO/NC.

FAQ

• Czy blok 3TY7561-1KA00 może być używany do sygnalizacji świetlnej (np. lampki LED)? Tak, styki pomocnicze nadają się do załączania napięcia do lampek sygnalizacyjnych, pod warunkiem że napięcie i prąd obciążenia mieszczą się w dopuszczalnych granicach (sprawdź parametry katalogowe źródła). Blok nie posiada własnego podświetlenia; służy wyłącznie do przesyłania sygnałów łączeniowych.
• Jaki stopień ochrony (IP) ma ten blok styków? Producent nie podaje odrębnego stopnia ochrony dla samego bloku. Po zamontowaniu w rozdzielnicy (zgodnie z ogólnymi zasadami) zespół osiąga ochronę charakterystyczną dla obudowy – zazwyczaj IP20 w przypadku standardowej aparatury modułowej.
• Czy styk NO i NC działają niezależnie? Tak, każdy zestaw styków (NO i NC) działa niezależnie od siebie. Styk normalnie otwarty (NO) zwierany jest po załączeniu stycznika; styk normalnie zamknięty (NC) rozwiera się w tym samym momencie. Dzięki temu możliwa jest jednoczesna sygnalizacja obu stanów.
