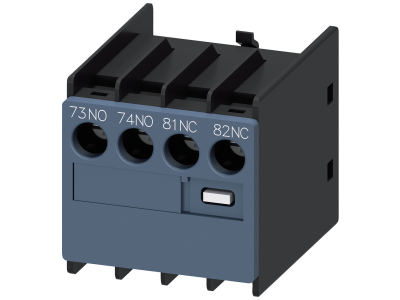

Blok styków pomocniczych 1NO+1NC, montowany z przodu, wlk. S00 i S0, zaciski śrubowe | 3RH2911-1LA11 Siemens

Alternatywny kod produktu: 3RH29111LA11

Opis i Kluczowe Cechy

Blok styków pomocniczych 3RH2911-1LA11 firmy Siemens to moduł wyposażony w jeden zestyk zwierny (NO) i jeden rozwierny (NC), przeznaczony do montażu na przedniej powierzchni styczników. Dzięki zaciskom śrubowym zapewnia trwałe i pewne połączenie przewodów, a uniwersalna wielkość S00/S0 pozwala na zastosowanie w szerokiej gamie urządzeń sterujących. Rozbudowa stycznika o dodatkowe obwody sygnalizacji i sterowania staje się szybka i prosta.

• Styki 1NO+1NC: Umożliwiają elastyczne konfigurowanie obwodów pomocniczych – sygnalizację stanu, realizację załączeń i wyłączeń w układach sterowania.
• Montaż przedni (na stycznik): Skraca czas instalacji i nie wymaga dodatkowej przestrzeni na szynie DIN – moduł nakłada się bezpośrednio na aparat.
• Zaciski śrubowe: Gwarantują pewny styk i łatwe, powtarzalne podłączanie przewodów o odpowiednim przekroju, co jest istotne w warunkach przemysłowych.
• Kompatybilność z seriami 3RT2.1, 3RT2.2, 3RH21 i 3RH24: Sprawdzona współpraca z popularnymi stycznikami Siemensa, bez dodatkowych adapterów.
• Wielkość S00 i S0: Uniwersalny rozmiar bloku pasuje do dwóch wymiarów styczników, co ułatwia planowanie zabudowy i redukuje liczbę wariantów magazynowych.

Zgodność z Normami

Produkt zaprojektowano zgodnie z wymaganiami obowiązujących norm europejskich. Posiada certyfikat CE, potwierdzający spełnienie podstawowych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przed montażem należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Blok styków pomocniczych 3RH2911-1LA11 znajduje zastosowanie wszędzie tam, gdzie wymagane jest dodanie obwodów sygnalizacyjnych lub sterujących do istniejącego stycznika. Sprawdza się w warunkach normalnych i trudnych (środowisko przemysłowe, infrastruktura, budownictwo) przy obciążeniach rezystancyjnych, indukcyjnych i pojemnościowych.

• Rozbudowa styczników w układach sterowania silnikami elektrycznymi.
• Dodawanie obwodów sygnalizacji stanu (np. załączony/wyłączony) w szafach sterowniczych.
• Podawanie impulsów do przekaźników lub wejść PLC w automatyce budynkowej i przemysłowej.
• Realizacja dodatkowych funkcji bezpieczeństwa – rozwierny styk NC może sygnalizować zadziałanie zabezpieczeń.

Wskazówki Montażowe

Montaż bloku styków pomocniczych może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Blok nakłada się na przednią powierzchnię stycznika – należy upewnić się, że zatrzaski mechaniczne prawidłowo go zablokowały. Dokręcanie zacisków śrubowych powinno odbywać się z momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia obwodu pomocniczego. Po montażu sprawdzić działanie styków przez ręczne załączenie stycznika.

FAQ

• Czy blok styków pomocniczych posiada podświetlenie LED? Nie. Model 3RH2911-1LA11 nie jest wyposażony w żadne elementy podświetlające – jest to czysty blok styków 1NO+1NC do współpracy z układem zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony bloku? W dostępnych danych producenta nie określono konkretnej wartości IP. Zaleca się montaż w rozdzielnicy lub szafie sterowniczej zapewniającej odpowiednią ochronę przed pyłem i wilgocią (typowe minimum IP54).
• Z jakimi stycznikami współpracuje ten blok? Blok jest dedykowany do styczników serii Siemens 3RT2.1, 3RT2.2, 3RH21 oraz 3RH24. Przed zakupem należy potwierdzić kompatybilność mechaniczną z posiadanym aparatem.
