Blok łączników pomocniczych boczny, 1NO+1NC, tor prąd.:1NC, 1NO do styczników silnikowych, S00 | 3RH2911-1DA11 Siemens

Alternatywny kod produktu: 3RH29111DA11

Opis i Kluczowe Cechy

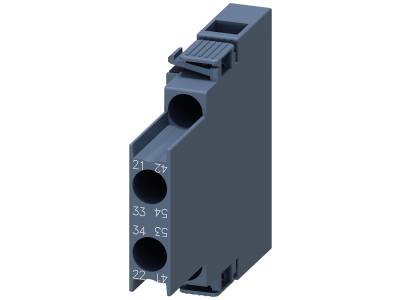

Blok łączników pomocniczych boczny Siemens SIRIUS 3RH2911-1DA11 wyposażony w zestyk normalnie otwarty (1NO) i normalnie zamknięty (1NC). Przeznaczony do montażu na stycznikach silnikowych wielkości S00, umożliwia rozbudowę obwodów sterowniczych o dodatkowe styki sygnalizacyjne i sterujące. Montaż odbywa się bez użycia narzędzi, co skraca czas instalacji i minimalizuje ryzyko błędów.

• Konfiguracja styków 1NO+1NC: Umożliwia jednoczesne odczytywanie stanu załączenia i wyłączenia stycznika – sygnalizacja pracy oraz gotowości w jednym bloku.
• Montaż boczny bez narzędzi: Szybkie zatrzaśnięcie na stycznikach 3RT2 (wielkość S00) bez konieczności użycia wkrętaków czy kluczy, co przyspiesza prace w rozdzielnicy.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów, odporne na wibracje – idealne w aplikacjach przemysłowych i maszynowych.
• Kompatybilność z serią SIRIUS S00: Blok zaprojektowany jako uzupełnienie styczników mocy i pomocniczych w modułowym systemie SIRIUS, zapewniający spójność mechaniczną i elektryczną.
• Zastępuje poprzedni model 3RH2911-4DA11: Pełna zamienność w istniejących instalacjach – łatwa modernizacja bez przeróbek szafy sterowniczej.

Zgodność z Normami

Blok łączników pomocniczych 3RH2911-1DA11 został zaprojektowany zgodnie z wymaganiami norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w obwodach sterowniczych zgodnie z typowymi standardami bezpieczeństwa dla aparatury modułowej montowanej w rozdzielnicach.

Zastosowanie

Blok łączników pomocniczych boczny Siemens SIRIUS znajduje zastosowanie tam, gdzie niezbędna jest informacja zwrotna o stanie stycznika lub potrzeba rozszerzenia liczby styków w obwodzie sterowniczym. Sprawdza się w automatyce maszyn, szafach sterowniczych i instalacjach przemysłowych.

• Sygnalizacja stanu załączenia i wyłączenia stycznika silnikowego w panelach operatorskich i układach PLC.
• Rozbudowa obwodów sterowniczych o dodatkowe styki do realizacji funkcji blokad, sprzężeń zwrotnych lub sekwencji czasowych.
• Integracja z układami automatyki budynkowej w rozdzielnicach głównych i podrozdzielnicach.
• Modernizacja istniejących instalacji poprzez zastąpienie przestarzałych bloków 3RH2911-4DA11 bez zmiany konstrukcji szafy.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Blok zatrzaskuje się na boku stycznika 3RT2 (wielkość S00) – nie wymaga narzędzi. Przewody podłączaj do zacisków śrubowych, stosując odpowiedni moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów dobierz do spodziewanego prądu obciążenia w obwodzie sterowniczym.

FAQ

• Czy ten blok łączników posiada styki zwierne czy rozwierne? Blok 3RH2911-1DA11 zawiera jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), co pozwala na sygnalizację obu stanów pracy stycznika.
• Jaki jest stopień ochrony bloku? Producent nie podaje odrębnego stopnia ochrony dla tego bloku. W typowych zastosowaniach wewnątrz rozdzielnic aparatura modułowa pracuje w środowisku IP20 – szczegóły montażu należy dostosować do warunków panujących w szafie sterowniczej.
• Czy mogę zamontować ten blok na styczniku innej wielkości niż S00? Blok 3RH2911-1DA11 jest dedykowany do styczników silnikowych serii 3RT2 wielkości S00. Montaż na innych stycznikach może być niemożliwy ze względu na różnice mechaniczne – zalecamy sprawdzenie kompatybilności w karcie katalogowej.
