Blok łączników pomocniczych 1NO+1NC, EN50012, boczny, 10mm do styczników silnikowych, S0-S12 | 3RH1921-2DA11 Siemens

Alternatywny kod produktu: 3RH19212DA11

Opis i Kluczowe Cechy

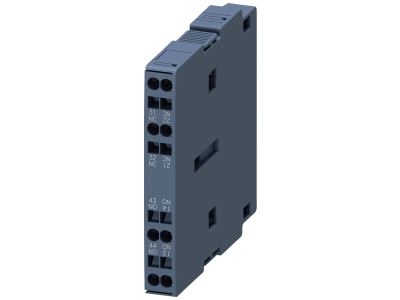

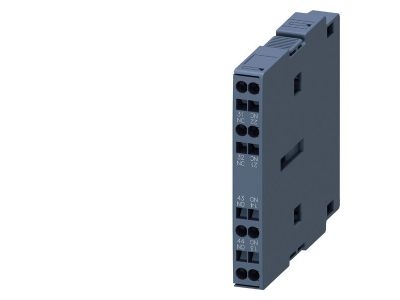

Blok łączników pomocniczych Siemens 3RH1921-2DA11 to boczny moduł styków 1NO+1NC o szerokości 10 mm, przeznaczony do współpracy ze stycznikami silnikowymi serii S0…S12. Dzięki kompaktowej budowie i prostemu systemowi zatrzaskowemu umożliwia szybkie rozszerzenie stycznika o dodatkowe styki pomocnicze – niezbędne do sygnalizacji stanu załączenia, sekwencyjnego sterowania lub sprzężenia zwrotnego w układach automatyki.

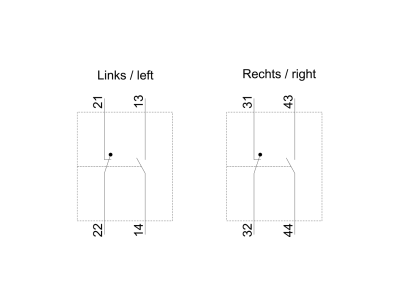

• Styki 1NO+1NC: zapewniają jeden tor zwierny i jeden rozwierny, co pozwala jednocześnie sygnalizować załączenie i realizować blokadę lub sygnalizację wyłączenia w obwodach sterowniczych.
• Szerokość 10 mm: minimalne zajmowane miejsce na styczniku, idealne do rozbudowy rozdzielnic i szaf sterowniczych o ograniczonej przestrzeni.
• Montaż boczny (prawy lub lewy): elastyczny sposób dokręcania bez potrzeby demontażu stycznika – pasuje do obu stron aparatu, co ułatwia aranżację w szafie.
• Zgodność z normą EN50012: gwarantuje powtarzalność wymiarową i elektryczną w systemach sterowania silnikami, co przekłada się na niezawodność działania w warunkach przemysłowych.
• Dedykowany do styczników silnikowych S0…S12: idealne dopasowanie mechaniczne i elektryczne bez ryzyka luzów czy słabego kontaktu.

Zgodność z Normami

Blok łączników pomocniczych spełnia wymagania normy EN50012 dotyczącej wymiarów i przyłączy styków pomocniczych do styczników. Produkt posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł znajduje zastosowanie wszędzie tam, gdzie konieczne jest pobranie sygnału o stanie stycznika lub zrealizowanie dodatkowej funkcji sterowniczej bez ingerencji w główny obwód mocy. Sprawdza się zarówno w prostych układach rozruchowych, jak i zaawansowanych systemach automatyki przemysłowej.

• Sygnailzacja stanu załączenia stycznika – przesyłanie informacji do sterownika PLC lub panelu operatorskiego.
• Realizacja blokad elektrycznych w układzie rewersyjnym lub gwiazda-trójkąt za pomocą styku rozwiernego.
• Sterowanie pomocnicze – podawanie impulsów do dalszych przekaźników, styczników lub cewek w sekwencyjnych układach automatyki maszyn.
• Zastosowanie w infrastrukturze przemysłowej, budynkowej i w systemach sterowania silnikami o średniej i dużej mocy (do wielkości S12).

Wskazówki Montażowe

Montaż bloku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania stycznika i obwodów sterowniczych. Blok mocuje się bocznie do korpusu stycznika (po prawej lub lewej stronie) za pomocą zatrzasku lub śrub zgodnie z dokumentacją techniczną producenta. Należy zwrócić uwagę na prawidłowe dociśnięcie bloku aż do zatrzaśnięcia oraz na odpowiedni moment dokręcania śrub mocujących – wartości podane są w karcie katalogowej stycznika. Przekroje przewodów przyłączeniowych muszą być dobrane do spodziewanego prądu pomocniczego (zwykle max. 10 A dla styków pomocniczych, ale należy stosować się do wskazań konkretnego projektu). Przed pierwszym uruchomieniem zaleca się sprawdzenie ciągłości torów styków przy odłączonym napięciu.

FAQ

• Czy blok można zamontować zarówno z prawej, jak i lewej strony stycznika? Tak, blok 3RH1921-2DA11 został zaprojektowany do montażu bocznego po dowolnej stronie styczników serii S0…S12. Wystarczy zdjąć odpowiednią zaślepkę stycznika i zatrzasnąć moduł.
• Jaki jest typ styków – czy to styki przełączne? Blok wyposażony jest w jeden styk zwierny (NO) i jeden rozwierny (NC), co daje łącznie 2 tory – nie jest to zestyk przełączny. Pozwala to na jednoczesną sygnalizację załączenia i wyłączenia.
• Czy do montażu potrzebne są dodatkowe narzędzia lub akcesoria? Nie, blok mocuje się bezpośrednio na styczniku bez użycia narzędzi – wystarczy ręczne zatrzaśnięcie. Do demontażu może być potrzebny cienki śrubokręt do zwolnienia zatrzasku.
