Blok łączników pomocniczych 2NO+2NC, numery porządkowe 5-8, EN50012, 4-bieg. | 3RH1921-1XA22-0MA0 Siemens

Alternatywny kod produktu: 3RH19211XA220MA0

Opis i Kluczowe Cechy

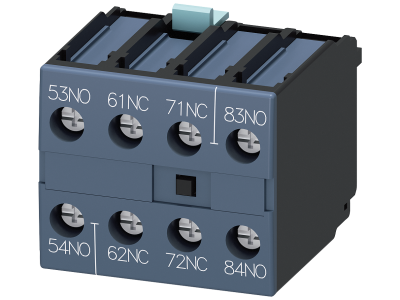

Blok łączników pomocniczych Siemens SIRIUS o symbolu 3RH1921-1XA22-0MA0 to czterobiegunowy moduł z zestykami 2NO+2NC, przeznaczony do rozbudowy obwodów sterowniczych styczników. Dzięki beznarzędziowemu montażowi na stycznikach serii 3RT1 i 3RH1 w wielkościach S0–S12 umożliwia szybką integrację dodatkowych torów łączeniowych bez użycia narzędzi.

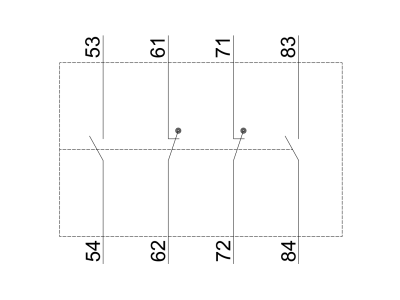

• 2 zestawy NO + 2 zestawy NC (2NO+2NC): Zapewniają cztery tory łączeniowe do sygnalizacji stanu pracy stycznika, sterowania pomocniczego lub sprzężenia zwrotnego, co zwiększa elastyczność układu.
• Montaż bez narzędzi na stycznikach 3RT1/3RH1: Skraca czas instalacji i eliminuje potrzebę dokręcania dodatkowych elementów – wystarczy nasunąć blok na stycznik.
• Dwie opcje montażu – z przodu lub z boku: Umożliwia optymalne rozmieszczenie łączników w rozdzielnicy, dopasowane do istniejącej zabudowy.
• Wersje z przyłączem śrubowym lub sprężynowym: Użytkownik może wybrać typ zacisków odpowiedni do preferowanej techniki okablowania (śrubowe dla trwałości, sprężynowe dla szybkości).
• Modułowy system SIRIUS: Blok może być stosowany z elementami stykowymi z wymuszonym przełączaniem (w stycznikach 3RH) lub stykami lustrzanymi (w stycznikach mocy 3RT), co zapewnia zgodność z wymaganiami bezpieczeństwa.

Zgodność z Normami

Produkt spełnia wymagania normy EN50012 dotyczącej łączników pomocniczych. Posiada oznaczenie CE i jest przeznaczony do pracy w obwodach sterowniczych zgodnie z europejskimi standardami bezpieczeństwa.

Zastosowanie

Blok łączników pomocniczych 3RH1921-1XA22-0MA0 rozszerza możliwości styczników SIRIUS w układach automatyki i sterowania. Sprawdza się w następujących scenariuszach:

• Sygnalizacja stanu załączenia stycznika (np. do sterownika PLC lub panelu operatorskiego).
• Realizacja dodatkowych funkcji blokad krzyżowych w układach rozruchu silników.
• Rozbudowa obwodów sterowniczych o sprzężenie zwrotne w szafach sterowniczych maszyn.
• Zastosowanie w rozdzielnicach przemysłowych wymagających dodatkowych zestyków pomocniczych przy ograniczonej liczbie modułów.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Blok nakłada się bez narzędzi na czoło lub bok stycznika 3RT1 lub 3RH1 (wielkości S0–S12) – nie wymaga dokręcania śrub. Przekrój przewodów oraz moment dokręcania zacisków (jeśli wersja śrubowa) należy dobrać zgodnie z dokumentacją techniczną producenta stycznika.

FAQ

• Czy ten blok łączników można zamontować na dowolnym styczniku? Blok jest dedykowany do styczników Siemens SIRIUS 3RT1 i 3RH1 w wielkościach S0–S12. Montaż na innych urządzeniach bez adapterów nie jest przewidziany.
• Jakie są dostępne rodzaje przyłączy? W ofercie występują wersje z przyłączem śrubowym (zalecane przy stałej instalacji) oraz sprężynowym (przyspieszające okablowanie). Symbol 3RH1921-1XA22-0MA0 wskazuje na przyłącze śrubowe – przed zakupem sprawdź dane katalogowe.
• Czy blok ma styki wymuszane czy lustrzane? W oferowanej wersji możliwe jest zastosowanie elementów stykowych z wymuszonym przełączaniem (w stycznikach pomocniczych 3RH) lub styków lustrzanych (w stycznikach mocy 3RT). Konfiguracja zależy od konkretnego stycznika, na którym blok jest montowany.
