Blok styków pojedynczy dla głowicy Fi-22 1NO złącze wtykowe ZBE1014, Harmony XB4 | ZBE1014 Schneider Electric

Opis i Kluczowe Cechy

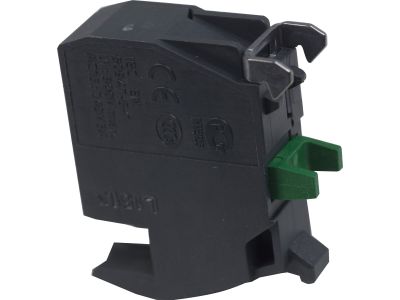

Blok styków pojedynczy Schneider Electric Harmony XB4, oznaczony symbolem ZBE1014, to modułowy element przeznaczony do współpracy z głowicami Fi-22 serii XB4 i XB5. Wyposażony w 1 styk NO (normalnie otwarty) oraz zaciski wtykowe, umożliwia szybkie i bezpieczne podłączenie w obwodach sterowania. Dzięki stopniowi ochrony IP20 i zakresowi temperatur pracy od -40°C do 70°C sprawdza się w wymagających warunkach przemysłowych.

• 1 styk NO (normalnie otwarty): Zapewnia niezawodne przełączanie obwodów sterujących, np. do wysyłania impulsów do styczników lub przekaźników, bez ryzyka przypadkowego załączenia w stanie spoczynku.
• Zaciski wtykowe: Umożliwiają szybki i bezobsługowy montaż oraz wymianę bloku bez użycia narzędzi, co skraca czas instalacji i serwisu.
• Stopień ochrony IP20: Chroni przed przypadkowym kontaktem z elementami pod napięciem, zwiększając bezpieczeństwo personelu podczas obsługi rozdzielnicy.
• Trwałość mechaniczna 17 milionów cykli przy obciążeniu 6 A: Gwarantuje długą żywotność i minimalizuje potrzebę konserwacji, nawet w aplikacjach o dużej częstotliwości łączeń.
• Szeroki zakres temperatur pracy (-40°C do 70°C): Umożliwia stosowanie w różnorodnych środowiskach, od chłodni po hale produkcyjne, bez ryzyka degradacji parametrów.

Zgodność z Normami

Blok styków ZBE1014 jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Producent deklaruje zgodność z wymaganiami dyrektyw niskonapięciowej i EMC, co potwierdza bezawaryjną pracę w standardowych instalacjach sterowniczych i automatyki budynkowej.

Zastosowanie

Dzięki uniwersalnej konstrukcji blok styków ZBE1014 sprawdza się w szerokim spektrum układów sterowania i sygnalizacji. Może być stosowany zarówno w małych rozdzielnicach, jak i w rozbudowanych systemach automatyki przemysłowej.

• Sterowanie odbiornikami (np. włączanie/wyłączanie oświetlenia, wentylacji) za pomocą przycisków i przełączników wyboru serii Harmony XB4/XB5.
• Wysyłanie impulsów do styczników, przekaźników pomocniczych lub wejść sterowników PLC w układach sekwencyjnych.
• Sygnalizacja stanu pracy urządzeń – jako element obwodu potwierdzenia zadziałania dla lampek kontrolnych.
• Automatyka budynkowa: integracja z przyciskami chwilowymi do sterowania bramami, roletami czy systemami alarmowymi.

Wskazówki Montażowe

Montaż bloku styków ZBE1014 powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Urządzenie przeznaczone jest do współpracy z głowicami Fi-22 na szynie TH35 (DIN) w standardowej rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Zaciski wtykowe umożliwiają szybkie podłączenie przewodów o przekroju dobranym do prądu obciążenia – szczegółowe dane dotyczące momentu dokręcania i przekroju znajdziesz w dokumentacji producenta.

FAQ

• Czy blok styków ma podświetlenie LED? Nie, ZBE1014 to moduł styków bez elementów świetlnych. Do sygnalizacji wizualnej należy użyć osobnej lampki lub głowicy z diodą.
• Jaki stopień ochrony ma ten blok? Posiada stopień ochrony IP20 – zapewnia ochronę przed ciałami stałymi o średnicy powyżej 12 mm oraz przed przypadkowym dotykiem, ale nie jest odporny na wilgoć. Stosuj go wyłącznie w suchych pomieszczeniach.
• Jaki tryb pracy styku został zastosowany? Styk jest normalnie otwarty (NO) – w stanie spoczynku obwód jest rozwarty, a zamknięcie następuje po naciśnięciu przycisku lub zmianie położenia przełącznika.
